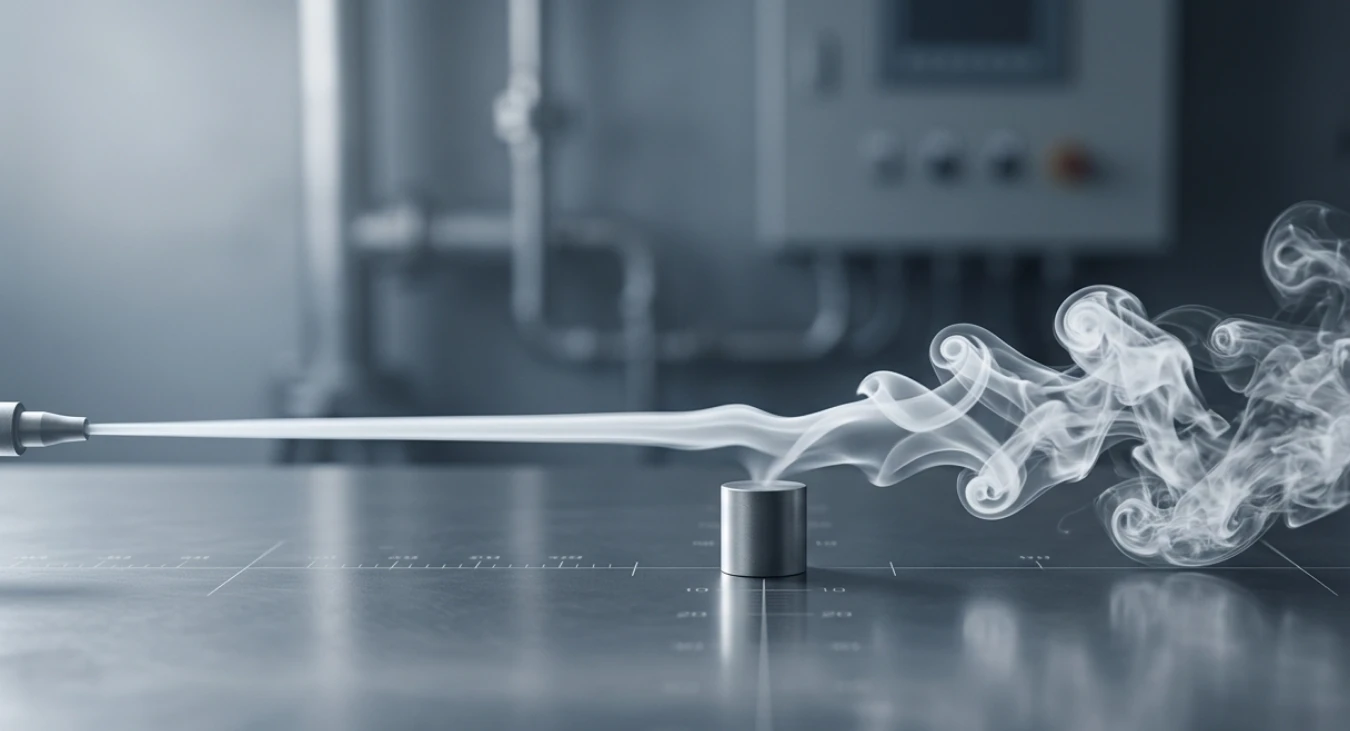

Przepływ laminarny i turbulentny różnią się tym, jak ciecz porusza się w rurze. Przy przepływie laminarnym warstwy cieczy przesuwają się uporządkowanie, jedna względem drugiej. Przy przepływie turbulentnym w strumieniu pojawiają się wiry, zmiany prędkości i intensywne mieszanie. W instalacji przemysłowej ta różnica wpływa na opory przepływu, dobór pompy, pracę filtra, wymianę ciepła i dokładność dozowania.
Przepływ laminarny i turbulentny – co zmienia się w rurze?
| Parametr | Jak wpływa na przepływ? | Praktyczny skutek w instalacji |
|---|---|---|
| Lepkość cieczy | większa lepkość obniża liczbę Reynoldsa | olej albo syrop może płynąć laminarnie tam, gdzie woda płynie turbulentnie |
| Prędkość przepływu | większa prędkość podnosi liczbę Reynoldsa | łatwiej o turbulencję, ale zwykle rośnie też spadek ciśnienia |
| Średnica rury | większa średnica przy tej samej prędkości zwiększa liczbę Reynoldsa | zmienia się charakter przepływu i punkt pracy instalacji |
| Gęstość cieczy | większa gęstość zwiększa udział sił bezwładności | przepływ łatwiej przechodzi w turbulentny |
| Chropowatość rury | w turbulencji mocniej wpływa na opory | stara, szorstka albo zabrudzona instalacja może wymagać większego ciśnienia |
| Temperatura | zmienia lepkość cieczy | układ może pracować inaczej na zimno i po rozgrzaniu medium |
| Kolana, zawory i redukcje | zaburzają profil przepływu i dodają straty miejscowe | rzeczywisty punkt pracy pompy może odejść od założeń projektowych |
| Filtr lub wymiennik | wprowadzają dodatkowy opór | przy cieczy lepkiej spadek ciśnienia może szybko stać się ograniczeniem procesu |
Czym różni się przepływ laminarny od turbulentnego?
Przepływ laminarny można wyobrazić sobie jak uporządkowane warstwy cieczy. Przy ściance rury płyn porusza się najwolniej, bliżej osi szybciej, ale cały ruch pozostaje spokojny i przewidywalny. Warstwy nie mieszają się intensywnie w całym przekroju.
Przepływ turbulentny wygląda inaczej. Ciecz nadal płynie w kierunku rurociągu, ale wewnątrz strumienia pojawiają się wiry, lokalne zmiany prędkości i zaburzenia. Ruch nie jest już prostym przesuwaniem warstw. Medium miesza się znacznie mocniej.
Nie warto traktować tych pojęć jak oceny „dobry” i „zły”. Przepływ laminarny bywa naturalny przy cieczach lepkich i spokojnym dozowaniu. Przepływ turbulentny bywa potrzebny tam, gdzie liczy się mieszanie albo intensywniejszy kontakt cieczy ze ścianką. Problem zaczyna się dopiero wtedy, gdy charakter przepływu nie pasuje do zadania instalacji.
Liczba Reynoldsa bez akademickiego przeciążenia
Do oceny charakteru przepływu używa się liczby Reynoldsa. Dla klasycznego przepływu w rurze zapis wygląda tak:
W tym wzorze ρ oznacza gęstość cieczy, v prędkość przepływu, D średnicę rury, a μ lepkość dynamiczną. Prościej: liczba Reynoldsa pokazuje, czy w danym przepływie mocniej widać bezwładność cieczy, czy lepkość, która „uspokaja” ruch.
Dla przepływu w rurach często przyjmuje się orientacyjne progi:
Zakres między tymi wartościami to obszar przejściowy. Nie jest to ostry przełącznik. W realnej instalacji znaczenie mają też zaburzenia na wlocie, kolana, zawory, chropowatość, pulsacje i sposób prowadzenia rurociągu.
Lepkość, średnica i prędkość – trzy rzeczy, które zmieniają wszystko
Najprościej widać to na przykładzie. Załóżmy rurę o średnicy 25 mm i prędkość przepływu 1 m/s. Dla wody w temperaturze zbliżonej do pokojowej liczba Reynoldsa będzie rzędu kilkudziesięciu tysięcy:
To oznacza przepływ turbulentny. W takiej sytuacji rośnie znaczenie chropowatości rury, armatury, kolan i lokalnych zaburzeń. Instalacja wodna zwykle nie zachowuje się jak spokojny, warstwowy strumień.
Teraz zostawmy tę samą rurę i tę samą prędkość, ale zamieńmy wodę na lepki olej. Sama lepkość może obniżyć liczbę Reynoldsa do kilkuset:
Wtedy przepływ jest laminarny. Rurociąg się nie zmienił, prędkość też nie, ale medium zachowuje się inaczej. Dlatego przy cieczach lepkich nie wolno kopiować rozwiązań z instalacji wodnej. Dobór pompy, średnicy przewodu, filtra i wymiennika może wymagać zupełnie innego podejścia.
Skutki dla pomp, filtrów, wymienników i dozowania
Dla pompy charakter przepływu oznacza przede wszystkim inne opory instalacji i inny punkt pracy. Jeżeli rzeczywisty spadek ciśnienia jest większy niż zakładano, pompa może pracować poza wygodnym obszarem charakterystyki. Przy złych warunkach po stronie ssawnej może to przejść w problemy takie jak kawitacja pompy.
Filtry są szczególnie wrażliwe na lepkość i prędkość przepływu. Ciecz lepka przechodząca przez wkład filtracyjny może dawać dużo większy spadek ciśnienia niż woda. Jeśli dodatkowo zwiększysz prędkość, filtr może szybciej dojść do granicznej różnicy ciśnień i wymagać częstszego czyszczenia albo wymiany wkładu.
W wymiennikach ciepła turbulentny przepływ często pomaga, bo mocniej miesza ciecz przy ściance i poprawia przekazywanie ciepła. Nie jest to jednak darmowy zysk. Większe mieszanie zwykle oznacza większy spadek ciśnienia, więc trzeba porównać korzyść cieplną z kosztem pompowania.
Przy dozowaniu i mieszaniu znaczenie ma cel procesu. Przepływ laminarny może dawać spokojne, stabilne podawanie lepkiej cieczy, ale słabo miesza warstwy medium. Przepływ turbulentny szybciej miesza składniki, ale może zwiększyć opory, pienienie, napowietrzanie albo wrażliwość procesu na zmiany prędkości.
Właśnie dlatego przepływ laminarny i turbulentny nie są tylko definicjami z mechaniki płynów. To informacja o tym, jak instalacja będzie reagowała na zmianę cieczy, temperatury, prędkości i średnicy przewodu. Bez tego łatwo dobrać pompę, filtr albo wymiennik do warunków, które na papierze wyglądają podobnie, ale w pracy zachowują się zupełnie inaczej.
