Kawitacja pompy powstaje wtedy, gdy lokalne ciśnienie cieczy spada poniżej jej ciśnienia parowania. W takim miejscu ciecz zaczyna tworzyć pęcherze pary, choć cały układ wcale nie musi wyglądać jak „gotujący się”. Gdy pęcherze trafiają do obszaru wyższego ciśnienia, gwałtownie się zapadają. Powstają mikroudary, które niszczą powierzchnię wirnika, pogarszają pracę pompy i zwiększają drgania.
Najbardziej zdradliwe jest to, że kawitacja rzadko zaczyna się od oczywistej awarii. Najpierw pojawia się hałas, niestabilna wydajność, wahania ciśnienia albo szybsze zużycie uszczelnienia. Gdy pompa zostanie rozebrana, na wirniku często widać już charakterystyczne wżery i uszkodzenia łopatek.
Kawitacja pompy – objawy, które warto sprawdzić najpierw
| Objaw | Możliwa przyczyna instalacyjna | Co sprawdzić najpierw? |
|---|---|---|
| Hałas jak kamienie, żwir albo kulki w korpusie | lokalne parowanie cieczy i zapadanie pęcherzy przy wirniku | NPSH, poziom cieczy, wysokość ssania i warunki napływu |
| Drgania rosnące przy większym przepływie | pompa pracuje poza dobrym zakresem charakterystyki | punkt pracy względem BEP i zakresu dopuszczalnej pracy |
| Spadek wydajności pompy | zbyt duże straty po stronie ssawnej | drożność ssania, armaturę, średnice przewodów i opory przepływu |
| Niestabilne ciśnienie tłoczenia | niestabilny napływ, gaz w cieczy albo zmienne warunki pracy | ciśnienie na ssaniu, zalanie pompy, odpowietrzenie i poziom w zbiorniku |
| Problem nasila się po podgrzaniu cieczy | maleje zapas antykawitacyjny, bo rośnie ciśnienie parowania medium | temperaturę medium i NPSH w warunkach roboczych, nie tylko „na zimno” |
| Szybkie uszkodzenie uszczelnienia mechanicznego | drgania, niestabilny przepływ i obciążenia od pracy hydraulicznej | drgania, ciśnienia, przepływ oraz stan wirnika |
| Wżery na wirniku lub korpusie | długotrwałe zapadanie pęcherzy pary przy powierzchni metalu | miejsce uszkodzeń i warunki pracy pompy w rzeczywistym układzie |
Czym jest kawitacja w pompie?
Kawitacja nie jest zwykłym zapowietrzeniem pompy. Przy zapowietrzeniu do układu dostaje się powietrze lub gaz z zewnątrz. Przy kawitacji pęcherze powstają z samej cieczy, bo lokalne ciśnienie spada poniżej ciśnienia parowania dla danej temperatury.
Najprościej można to zapisać tak:

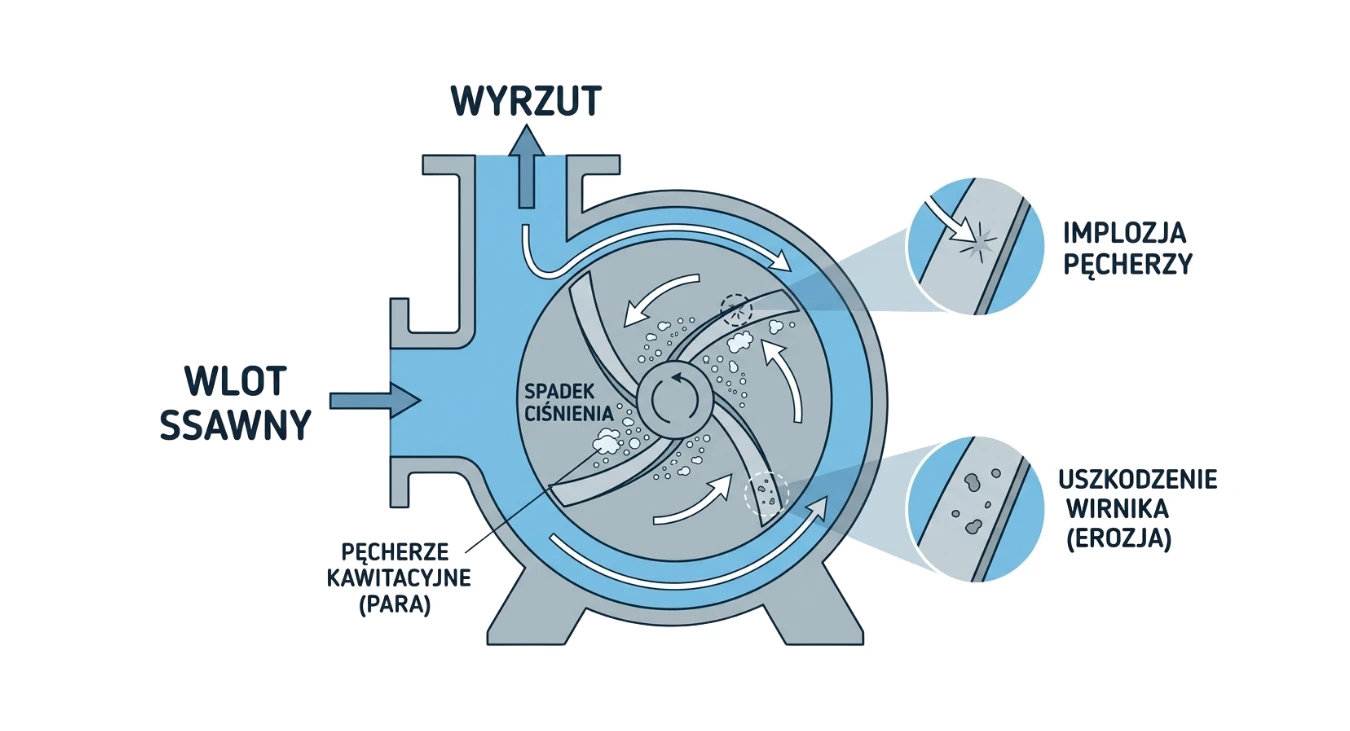

Ten zapis tłumaczy, dlaczego nie trzeba zagotować całego zbiornika, żeby w pompie pojawił się problem. Wystarczy lokalny spadek ciśnienia w miejscu, gdzie ciecz gwałtownie przyspiesza albo przepływ jest zaburzony. Pęcherze pary tworzą się zwykle przy oku wirnika lub w innych strefach niskiego ciśnienia, a potem zapadają się tam, gdzie ciśnienie znowu rośnie.
Właśnie moment zapadania jest niszczący. Energia skupia się lokalnie przy powierzchni metalu. Pojedyncze uderzenie jest mikroskopijne, ale miliony takich zdarzeń potrafią w krótkim czasie zrobić z gładkiej powierzchni wirnika strukturę pełną wżerów.
NPSH bez przesadnej teorii
NPSH można rozumieć jako zapas ciśnienia po stronie ssania ponad ciśnienie parowania cieczy. Pompa potrzebuje tego zapasu, żeby ciecz nie zaczęła lokalnie parować przed wirnikiem albo w jego pobliżu.
W praktyce spotyka się dwa pojęcia. NPSHa to NPSH dostępne w instalacji. Wynika z poziomu cieczy, ciśnienia nad cieczą, strat w przewodzie ssawnym, ustawienia pompy i właściwości medium. NPSHr to NPSH wymagane przez pompę. Producent podaje je na charakterystyce pompy dla określonego przepływu.
Warunek podstawowy wygląda prosto:
W praktyce nie warto traktować tego jako granicy „jest dobrze, bo wyszło minimalnie więcej”. Katalogowe NPSHr często odnosi się do kryterium NPSH3, czyli punktu, w którym kawitacja powoduje około 3% spadku wysokości podnoszenia. To nie oznacza całkowitego braku pęcherzy. Oznacza tylko, że pompa osiągnęła określony próg spadku parametrów.
Dlatego przy gorących mediach, zmiennych warunkach ssania, długich przewodach albo pracy blisko granic charakterystyki potrzebny jest zapas. Pompa może jeszcze „pompować”, ale jednocześnie pracować z hałasem, drganiami i przyspieszonym niszczeniem elementów mokrych.
Dlaczego strona ssawna jest zwykle podejrzana?
Kawitacja bardzo często zaczyna się po stronie ssania, bo tam pompa dostaje ciecz. Jeśli napływ jest utrudniony, ciśnienie przy wlocie wirnika spada. Pompa nadal próbuje utrzymać przepływ, ale robi to kosztem gorszych warunków hydraulicznych przed wirnikiem.
Najważniejsze są opory na drodze do pompy: długość przewodu, średnica, kolana, redukcje, armatura, stan filtra lub smoka oraz sposób poprowadzenia rurociągu. Każdy zbędny opór obniża zapas ciśnienia. Jeżeli dodatkowo przewód tworzy miejsce, w którym zbiera się gaz, pompa dostaje niejednorodny strumień, a objawy mogą przypominać jednocześnie kawitację i zapowietrzenie.
Nie chodzi o to, żeby każdą instalację sprowadzić do jednej zasady „większy przewód i mniej kolan”. Chodzi o bilans. Strona ssawna ma doprowadzić ciecz do wirnika z możliwie stabilnym ciśnieniem, bez niepotrzebnych strat, kieszeni gazowych i dławienia dopływu. Jeżeli ten warunek nie jest spełniony, nawet dobra pompa zaczyna pracować w złych warunkach.
Punkt pracy pompy też może wywołać problem
Pompa wirowa nie pracuje tak samo dobrze w każdym punkcie charakterystyki. Ma punkt najlepszej sprawności, czyli BEP, oraz praktyczny zakres pracy, w którym przepływ przez wirnik jest stabilny. Im dalej od tego obszaru, tym większe ryzyko recyrkulacji, separacji przepływu, drgań i lokalnych stref niskiego ciśnienia.
To jest element często pomijany w prostych opisach kawitacji. Można mieć drożne ssanie i poprawnie zalaną pompę, a mimo to pracować w złym punkcie. Przy zbyt dużym przepływie rośnie zapotrzebowanie pompy na NPSH. Przy zbyt małym przepływie pojawia się recyrkulacja wewnętrzna, grzanie cieczy w korpusie i niestabilna praca hydrauliczna.
Instalacja nie jest stała. Opory zmieniają się po zabrudzeniu elementów, zmianie położenia armatury, modernizacji rurociągu, zmianie medium albo pracy z falownikiem. Dlatego stabilny pomiar ciśnienia w instalacji po stronie ssawnej i tłocznej pomaga zobaczyć, czy pompa dalej pracuje w zakładanym punkcie, czy układ przesunął ją w obszar ryzyka.
Nie ma też jednej magicznej korekty. Zmniejszenie obrotów może pomóc w jednym układzie, ale w innym przesunie pompę w niekorzystny zakres albo nie rozwiąże problemu po stronie ssania. Dławienie przepływu powinno odbywać się po stronie tłocznej, a nie przez przykręcanie ssania. Jeżeli problemem jest brak zapasu NPSH, ograniczanie dopływu tylko pogarsza warunki przy wirniku.
Co kawitacja robi z wirnikiem?
Uszkodzenia kawitacyjne często wyglądają jak drobne wżery, kratery albo powierzchnia „wydziobana” w metalu. To nie jest zwykła korozja ani normalne zużycie eksploatacyjne. Materiał jest lokalnie uderzany przez zapadające się pęcherze, a powtarzające się mikroudary wyrywają kolejne fragmenty powierzchni.
Na początku uszkodzenie może być małe i łatwe do przeoczenia. Potem zmienia się geometria łopatek. Wirnik traci sprawność, pompa gorzej podaje ciecz, rosną drgania, a obciążenia przenoszą się na wał, łożyska i uszczelnienie mechaniczne. W skrajnym przypadku dochodzi do pękania łopatek albo dalszych uszkodzeń korpusu.
Materiał wirnika ma znaczenie, ale nie usuwa przyczyny. Stal nierdzewna, brąz albo inne materiały mogą różnie znosić kawitację, jednak odporniejszy wirnik tylko opóźnia skutki. Jeśli warunki hydrauliczne pozostają złe, problem wróci. Wymiana wirnika bez poprawy NPSH, punktu pracy albo strony ssawnej jest tylko odłożeniem awarii.
