Dobrze zaprojektowane wygrodzenie strefy produkcyjnej powinno jednocześnie ograniczać dostęp do obszaru niebezpiecznego, ułatwiać obserwację procesu i nie utrudniać prac utrzymania ruchu. Panele siatkowe pozwalają uporządkować przestrzeń wokół maszyny bez tworzenia pełnej, nieprzezroczystej bariery.
Najpierw analiza zagrożeń i przepływu pracy
Planowanie osłony warto rozpocząć od rozpoznania zagrożeń występujących podczas normalnej pracy, przezbrojenia, czyszczenia i usuwania awarii. Należy przeanalizować między innymi ruchome elementy, możliwość wyrzutu materiału, dostęp do strefy roboczej oraz drogi dojścia operatorów i służb utrzymania ruchu. Sama obecność panelu nie przesądza jeszcze o skuteczności rozwiązania. O jego przydatności decydują także wysokość, wielkość oczek, odległość od źródła zagrożenia, sposób zamocowania oraz organizacja wejść.
W praktyce wygrodzenie powinno być powiązane z oceną ryzyka maszyny i przyjętą koncepcją funkcji ochronnej. Dla nowych i modernizowanych urządzeń pomocne jest prowadzenie analizy zgodnie z logiką oceny ryzyka opisaną w ISO 12100. Jeżeli zastosowano elementy układów sterowania związane z bezpieczeństwem, ich dobór i walidacja powinny uwzględniać wymagany poziom niezawodności, w tym zasady znane z ISO 13849. Osłona mechaniczna jest częścią całego systemu, a nie zamiennikiem analizy ani odpowiedzialności producenta maszyny.
Widoczność bez rezygnacji z separacji
Panele z siatki zgrzewanej są szczególnie użyteczne tam, gdzie operator musi obserwować pracującą maszynę. Oczka kwadratowe lub prostokątne ograniczają dostęp do strefy, a jednocześnie pozostawiają widoczność procesu, sygnalizacji i elementów wymagających kontroli. Dobór geometrii nie powinien wynikać wyłącznie z dostępnego wymiaru panelu. Trzeba sprawdzić, czy przez oczko nie da się dosięgnąć części ruchomych oraz czy materiał wypełnienia odpowiada przewidywanym obciążeniom i warunkom pracy.

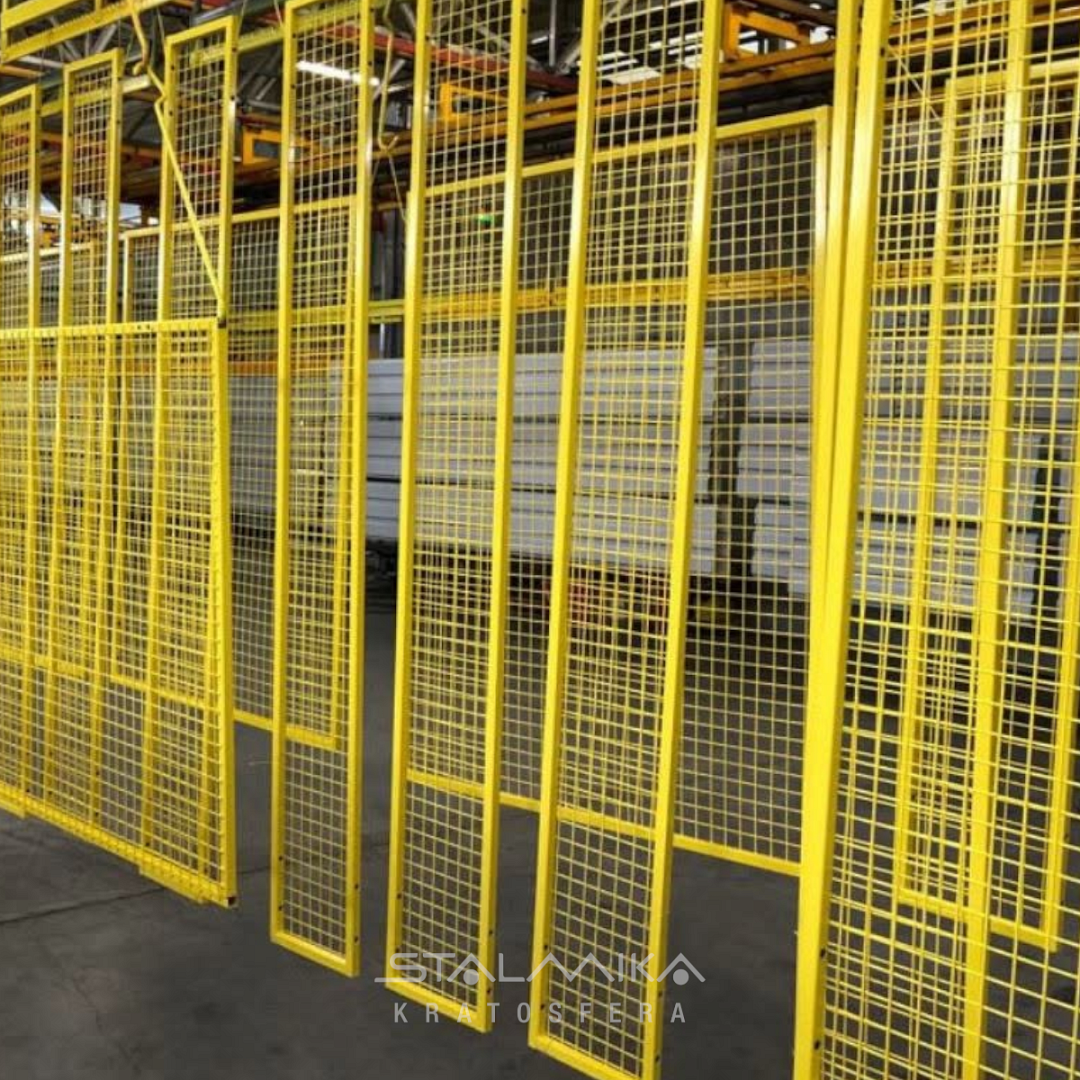

Istotne są także kontrast i stan powierzchni. W zakładach, w których trzeba wyraźnie oznaczyć strefę zagrożenia, stosuje się panele malowane proszkowo, w tym w kolorze żółtym wskazywanym dla tego zastosowania. Takie wykończenie ma sens przede wszystkim w środowisku o małej wilgotności i nieskażonym powietrzu. Przy dużej wilgotności lub podwyższonym ryzyku uszkodzeń mechanicznych lepszym punktem wyjścia może być ocynkowanie ogniowe bez powłoki lakierniczej. Ostateczny wybór powinien uwzględniać warunki środowiskowe, wymagania technologiczne i sposób czyszczenia.
Modułowa konstrukcja a dostęp serwisowy
Wygrodzenie nie może blokować czynności, które są potrzebne do utrzymania maszyny w ruchu. Już na etapie układu hali warto wyznaczyć miejsca demontażu osłon, otwierania bram i przeprowadzania podzespołów. Modułowe panele pozwalają budować zamknięty obszar z elementów o różnych wymiarach, a w razie potrzeby wymienić uszkodzony fragment lub rozbudować istniejącą strefę. To ważne szczególnie przy liniach, które są sukcesywnie modernizowane.
W projekcie należy rozdzielić dostęp rutynowy od dostępu serwisowego. Operator powinien mieć jasno określoną drogę obsługi, natomiast wejścia techniczne powinny być kontrolowane i dostosowane do zakresu prac. Przy drzwiach, panelach demontowanych i połączeniach między arkuszami trzeba uwzględnić sztywność, powtarzalność montażu oraz możliwość kontroli po interwencji. W automatyce zabezpieczenia drzwi i urządzenia blokujące muszą być oceniane razem z logiką sterowania, resetem i procedurą bezpiecznego postoju.
Połączenia i montaż: detal decyduje o jakości
Wygrodzenie powinno być zamocowane tak, aby połączenia nie luzowały się podczas eksploatacji i aby demontaż był możliwy bez przypadkowego uszkadzania paneli. W systemach opartych na słupkach profilowanych stosuje się między innymi stalowe spinki typu C, które zaciska się narzędziem dopasowanym do tego rozwiązania. Przy takim montażu przydatne są kleszcze zaciskowe do spinek typu C przy panelach siatkowych, ponieważ ich wyprofilowane szczęki ułatwiają prawidłowe uchwycenie i zaciśnięcie elementu.
Inny sposób łączenia arkuszy wykorzystuje klipsy typu J. Wymaga on zgodności wymiarów klipsa, grubości drutu i narzędzia, a także zachowania właściwego rozstawu punktów mocowania. Przy planowaniu prac warto uwzględnić nie tylko liczbę paneli, lecz także liczbę połączeń, narożników, przejść i miejsc przewidzianych do okresowego demontażu. Do szybkiego łączenia arkuszy można wykorzystać klipsy typu J do montażu siatek zgrzewanych, które są przeznaczone do zaciskania dedykowanymi kleszczami.
Kontrola po uruchomieniu i późniejsze zmiany
Odbiór wygrodzenia powinien obejmować sprawdzenie stabilności paneli, kompletności połączeń, zamknięcia wejść oraz zachowania wymaganych odległości od elementów niebezpiecznych. Trzeba również przejść rzeczywiste trasy operatora i serwisanta, sprawdzić widoczność punktów kontrolnych oraz upewnić się, że osłona nie tworzy nowych kolizji z transportem, przewodami lub urządzeniami pomocniczymi. Jeżeli w strefie działają kurtyny, skanery albo wyłączniki bezpieczeństwa, ich działanie należy zweryfikować w całej sekwencji pracy.
Dokumentacja powinna opisywać granice strefy, zastosowane elementy, zasady dostępu i sposób postępowania po zmianie konfiguracji maszyny. Każda przebudowa linii może zmienić ocenę ryzyka, dlatego dodanie przenośnika, robota lub nowego punktu załadunku wymaga ponownego spojrzenia na osłonę. W efekcie panele siatkowe stają się nie tylko barierą fizyczną, lecz także uporządkowanym elementem koncepcji bezpieczeństwa, który można rozwijać wraz z zakładem.
