Zapylenie zwykle powstaje podczas cięcia, szlifowania, rozdrabniania, przesypu, dozowania, pakowania albo przemieszczania materiału. Skuteczne ograniczenie emisji wymaga prześledzenia drogi pyłu od miejsca jego powstania aż do odbioru oddzielonego materiału. Dopiero wtedy można dobrać odciąg, przewody, wentylator, urządzenie filtracyjne i sposób sterowania.
Odpylanie powietrza daje najlepsze efekty, gdy zanieczyszczenie zostaje wychwycone blisko źródła, a instalacja utrzymuje wymagane parametry podczas zmian obciążenia produkcji. Znaczenie ma również dalsze postępowanie z materiałem. Pył lub surowiec przesypywany między urządzeniami może ponownie przedostawać się do hali, jeśli transfer odbywa się w otwartym układzie.
Dobrze zaprojektowany system obejmuje cały proces: emisję, odciąg, transport zanieczyszczonego powietrza, separację, odbiór materiału, sterowanie i serwis. W zakładach wykorzystujących proszki, granulaty, trociny lub inne materiały pylące częścią tego układu może być także transport pneumatyczny surowców sypkich prowadzony w zamkniętych rurociągach.
Jak rozpoznać źródła zapylenia przed projektem instalacji?
Pierwszy etap to inwentaryzacja miejsc, w których pył powstaje lub wydostaje się z procesu. Ogólna obserwacja hali daje za mało informacji. Emisję trzeba przypisać do konkretnej maszyny, operacji, materiału i momentu pracy linii.
W zakładzie drzewnym inną charakterystykę ma odciąg wiórów z obrabiarki, inną drobny pył po szlifowaniu. W młynie źródłem emisji mogą być przesypy, dozowanie i transport surowca. W recyklingu właściwości pyłu zmieniają się wraz ze składem przetwarzanego materiału. Projekt powinien uwzględniać te różnice od początku.
Właściwości pyłu zmieniają sposób odpylania
Ten sam filtr może zachowywać się inaczej po zmianie surowca. Drobniejsza frakcja łatwiej przemieszcza się z powietrzem. Materiał wilgotny lub lepki może osadzać się w przewodach i na elementach filtracyjnych. Pył ścierny przyspiesza zużycie kolan oraz miejsc, w których struga zmienia kierunek.
Właściwość materiału | Co trzeba uwzględnić w projekcie |
Duży udział drobnych cząstek | powierzchnię filtracji, szczelność układu, sposób oczyszczania filtra i kontrolę emisji |
Wilgotność lub lepkość | ryzyko odkładania materiału, dobór technologii separacji i możliwość czyszczenia |
Wysoka ścieralność | odporność przewodów, kolan, wentylatorów i elementów odbioru |
Pył palny | ocenę zagrożenia wybuchem, strefy ATEX oraz odpowiednie zabezpieczenia |
Zmienna ilość pyłu | regulację przepływu i sterowanie dopasowane do aktualnej pracy maszyn |
Dane z audytu są punktem wyjścia do obliczeń instalacji. Dobór urządzenia wyłącznie według nazwy procesu zwiększa ryzyko zbyt małego przepływu, nadmiernych oporów albo szybkiego zużycia podzespołów.
Odpylanie powietrza zaczyna się możliwie blisko źródła emisji
Wentylacja miejscowa usuwa zanieczyszczenia w rejonie ich powstawania. Ogranicza w ten sposób drogę, którą pył może pokonać przez halę, oraz zmniejsza jego osiadanie na konstrukcji, instalacjach i maszynach. Skuteczność odciągu zależy od geometrii stanowiska, położenia ssawki lub obudowy oraz przepływu powietrza.
Punkt odciągowy powinien obejmować obszar, w którym pył zostaje wyrzucony z procesu. Zbyt duża odległość między źródłem a ssawką wymaga większego strumienia powietrza i może pogorszyć skuteczność wychwytu. Ruch powietrza wywołany przez bramy, nawiew, wentylatory hali albo pracujące urządzenia również wpływa na zachowanie pyłu.
Wentylator, przewody i zasuwy pracują jako jeden układ
Wentylator musi pokonać opory całej instalacji. Wpływają na nie długość przewodów, średnice, kolana, rozgałęzienia, zasuwy, separator oraz filtr. Zwiększenie mocy wentylatora nie naprawi źle ustawionego punktu odciągowego ani przewodu o niewłaściwym przekroju.
Rozbudowane systemy obsługujące wiele maszyn korzystają z zasuw i sterowania poszczególnymi odciągami. Taki układ może kierować wymagany strumień powietrza do pracujących stanowisk oraz reagować na zmiany obciążenia produkcji.
Jak dobrać sposób separacji pyłu?
Urządzenie separujące dobiera się do właściwości pyłu, ilości zanieczyszczeń i warunków procesu. W instalacjach przemysłowych stosuje się między innymi filtry workowe lub kasetowe, cyklony i scrubbery. Każde rozwiązanie odpowiada innemu zakresowi parametrów.
Filtry workowe są szeroko stosowane do suchych pyłów procesowych. Pył zatrzymuje się na materiale filtracyjnym, który wymaga okresowego oczyszczania. Projekt musi zapewnić dostęp do obsługi, sprawny odbiór oddzielonego materiału oraz kontrolę oporów filtra.
Cyklon wykorzystuje ruch wirowy strugi i może oddzielać cięższe cząstki przed dalszym etapem filtracji. Rozwiązanie sprawdza się między innymi w procesach generujących większą ilość wiórów lub grubszej frakcji.
Scrubber wykorzystuje ciecz do separacji zanieczyszczeń. Rozwiązania mokre mogą pracować z pyłami wilgotnymi, higroskopijnymi, lepkimi, oleistymi lub rozżarzonymi, jeśli parametry urządzenia odpowiadają danemu procesowi. Dobór wymaga uwzględnienia obiegu cieczy, odbioru osadu, materiałów konstrukcyjnych oraz późniejszej obsługi.
Odpylanie powietrza powinno obejmować również sposób odprowadzenia oddzielonego materiału. Zapełniony zbiornik, niedrożna śluza albo zatrzymany przenośnik mogą zakłócić pracę filtra nawet wtedy, gdy sam układ filtracyjny jest sprawny.
Transport pneumatyczny surowców sypkich pomaga ograniczyć wtórne pylenie
Punkty przesypowe są częstym źródłem wtórnej emisji. Materiał spadający z przenośnika, dozownika lub zbiornika wprawia drobne cząstki w ruch i może tworzyć lokalne zapylenie. Zamknięty transport pneumatyczny surowców sypkich pozwala prowadzić proszki i granulaty rurociągiem z wykorzystaniem przepływu powietrza lub innego gazu.
Układ może składać się z urządzenia dozującego, dmuchawy lub kompresora, rurociągu, zbiornika odbiorczego i filtracji powietrza transportującego. Materiał jest wprowadzany do instalacji i przemieszczany do wyznaczonego punktu dzięki różnicy ciśnień.
Kiedy transport pneumatyczny wspiera ograniczenie zapylenia?
Rozwiązanie warto rozważyć tam, gdzie materiał jest regularnie przesypywany między etapami produkcji, transport mechaniczny tworzy wiele otwartych punktów transferowych albo wymagane jest szczelne podawanie proszków i granulatów.
Układ zamknięty ogranicza kontakt materiału z otoczeniem oraz liczbę miejsc, z których pył może wydostawać się do hali. Rezultat zależy od szczelności połączeń, właściwego dozowania, parametrów przepływu i skutecznego oddzielenia materiału od powietrza w punkcie odbioru.
Dobór instalacji zależy od właściwości materiału, wymaganej wydajności, długości trasy oraz liczby punktów poboru i odbioru. Przy materiałach ściernych trzeba uwzględnić również odpowiednie wykonanie rurociągów.
Pyły palne wymagają oceny zagrożenia wybuchem
Pył drzewny, pyły zbożowe oraz część pyłów tworzyw sztucznych i metali mogą tworzyć atmosferę wybuchową po zmieszaniu z powietrzem w odpowiednim stężeniu. Projekt instalacji powinien uwzględniać właściwości materiału, możliwe źródła zapłonu oraz miejsca, w których może powstać chmura lub warstwa pyłu.
Przepisy dotyczące ochrony pracowników przed atmosferami wybuchowymi przewidują ocenę ryzyka i klasyfikację miejsc zagrożonych. Dla atmosfer tworzonych przez palny pył stosuje się strefy 20, 21 i 22, zależnie od częstotliwości i czasu występowania zagrożenia. Urządzenia oraz systemy ochronne przeznaczone do pracy w atmosferze potencjalnie wybuchowej muszą odpowiadać wymaganiom właściwym dla danego zastosowania.
Dobór ochrony przeciwwybuchowej może obejmować między innymi izolację wybuchu na przewodach, śluzy pełniące funkcję bariery wybuchu oraz systemy odciążania wybuchu. Zakres zabezpieczeń wynika z oceny ryzyka, właściwości pyłu i konstrukcji całej instalacji.
Zmiana materiału, trasy przewodów lub sposobu pracy linii może zmienić warunki zagrożenia. Dokumentacja i zabezpieczenia powinny wtedy zostać ponownie ocenione.
Sterowanie instalacją powinno nadążać za produkcją
Stały maksymalny przepływ przez całą zmianę bywa zbędny, gdy część maszyn okresowo pozostaje wyłączona. Systemy zarządzania instalacją mogą wykorzystywać informacje z maszyn, czujniki ciśnienia, zasuwy oraz regulację wentylatorów, aby dopasować pracę odciągów do aktualnego obciążenia.
Monitoring parametrów pomaga wykryć odchylenia świadczące o rosnących oporach, problemie z przepływem albo zmianie pracy punktu odbioru. Dane historyczne ułatwiają również ocenę zachowania instalacji po modernizacji lub rozbudowie linii.
Automatyka wspiera także serwis. Alert dotyczący ciśnienia, błędu urządzenia lub nietypowej pracy układu pozwala wcześniej sprawdzić podzespół, zanim spadek wydajności stanie się widoczny w postaci rosnącego zapylenia hali.
Regularny serwis utrzymuje parametry odpylania powietrza
Parametry instalacji zmieniają się wraz ze zużyciem elementów i zmianami produkcji. Filtr stopniowo zwiększa opór, przewody mogą ulegać przetarciu, zasuwy tracą szczelność, a odbiór pyłu może zostać ograniczony przez zalegający materiał.
Plan kontroli powinien obejmować:
- różnicę ciśnień na urządzeniu filtracyjnym;
- stan wkładów oraz układu ich oczyszczania;
- szczelność i zużycie przewodów, zwłaszcza kolan oraz miejsc zmiany kierunku;
- wirnik, drgania i parametry pracy wentylatora;
- działanie zasuw, czujników i elementów automatyki;
- odbiór pyłu przez śluzy, przenośniki, zbiorniki lub układ pneumatyczny;
- stan zabezpieczeń związanych z zagrożeniem wybuchem.
Częstotliwość przeglądów wynika z warunków pracy instalacji, rodzaju materiału i intensywności produkcji. Nagła zmiana zapylenia na jednym stanowisku może wskazywać na nieszczelność, zmianę oporów, problem z zasuwą albo ograniczenie odbioru materiału.

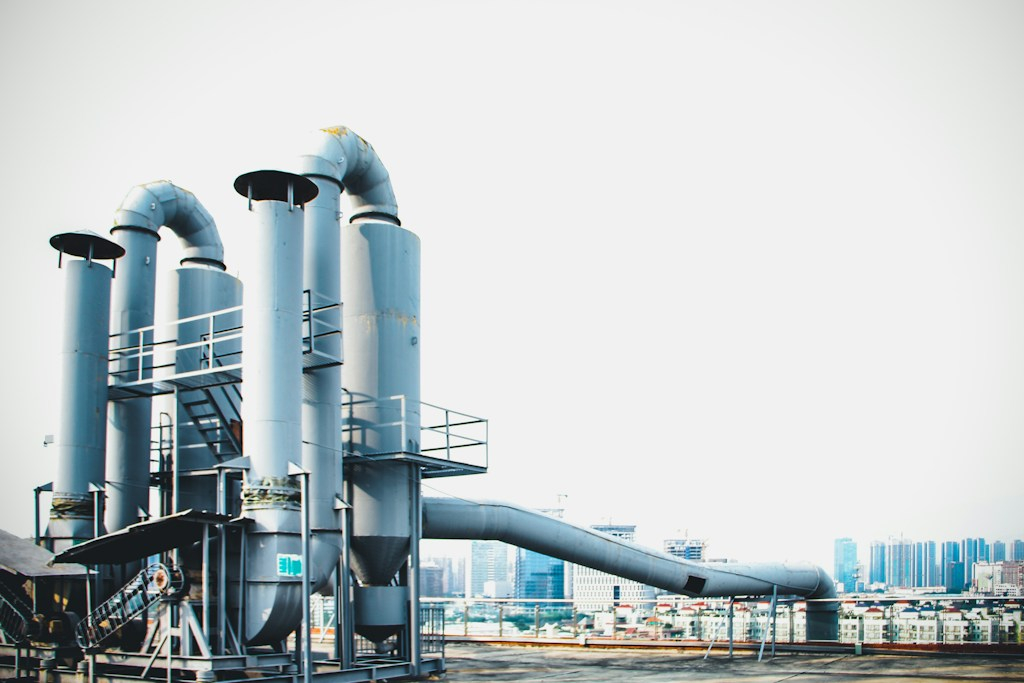

Jak skutecznie ograniczyć zapylenie w całym zakładzie?
Skuteczność instalacji odpylającej zależy od tego, czy nadąża ona za zmianami w produkcji. Nowa maszyna, inny surowiec, większa wydajność linii albo przebudowa hali mogą zmienić warunki przepływu, obciążenie filtra i ilość odbieranego materiału. W takich sytuacjach warto ponownie ocenić parametry systemu oraz sprawdzić, czy obecne zabezpieczenia i sposób sterowania nadal odpowiadają warunkom pracy.
Dobrze zaprojektowany system odpylania ogranicza emisję u źródła, wspiera bezpieczeństwo pracy i pomaga utrzymać stabilność procesu.
