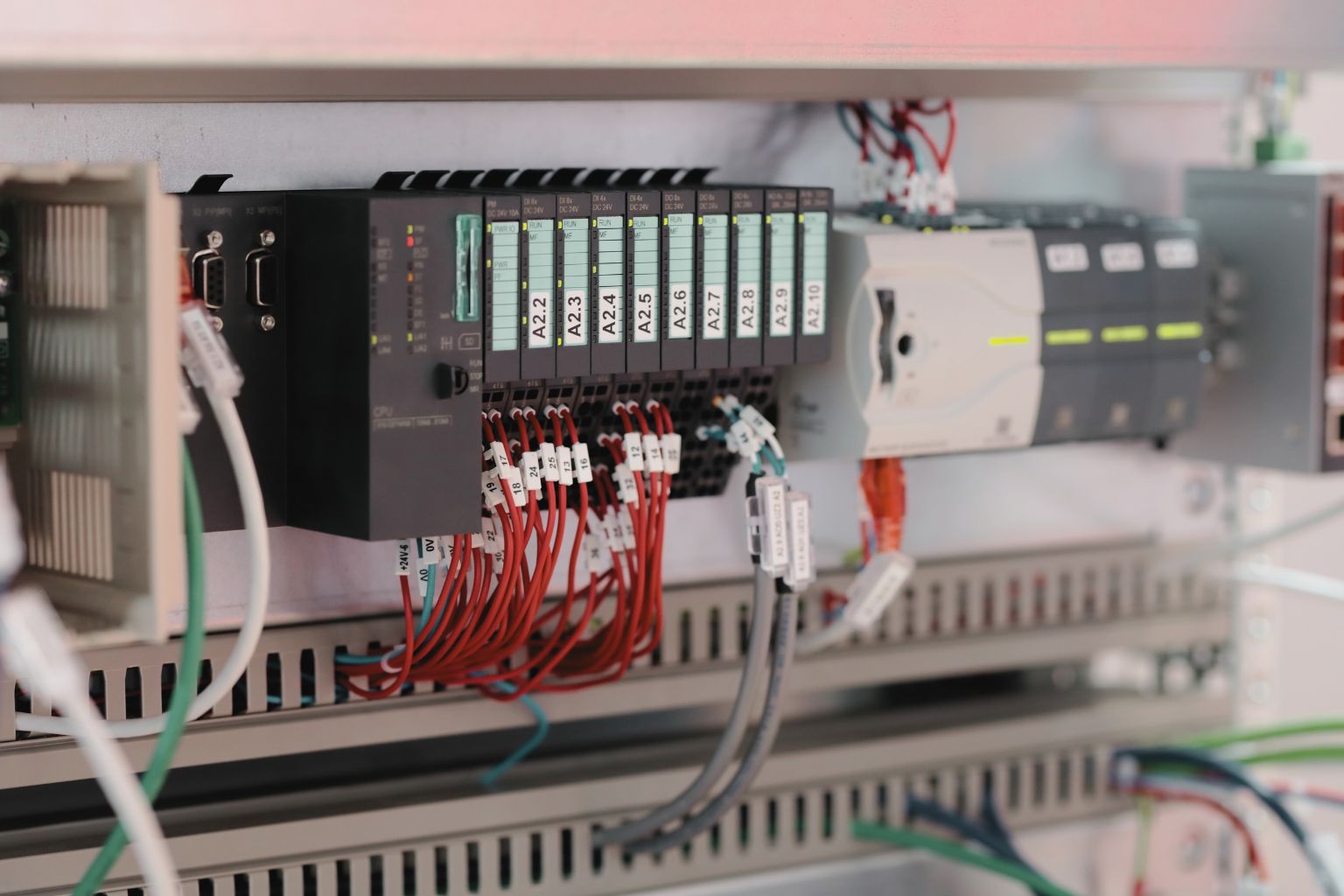

Az ipari berendezésekben a Siemens PLC-k ritkán működnek „önálló programként”. Egy rendszer részét képezik: konfigurált hardverrel, hálózattal, I/O-modulokkal rendelkeznek, valamint kapcsolódnak a hajtásokhoz és a HMI-panelekhez, és emellett diagnosztikát, kiszámítható reakcióidőket és évekig tartó stabil működést kell biztosítaniuk. Éppen ezért a Siemens PLC-k alapjainak elsajátítása nem ér véget a kontaktusdiagram-logika megértésével. Először is meg kell érteni, hogyan működik a CPU, hogyan állítja össze a konfigurációt a TIA Portal, és hogyan épül fel egy projekt, hogy az üzembe helyezés után karbantartható legyen.
Sok kezdő könnyen beleesik abba a csapdába, hogy „szépnek tűnő programot” készít, amely az asztalon jól működik, de a helyszíni üzembe helyezéskor problémákat okoz. A legtöbb esetben a probléma nem magában a logikában rejlik, hanem a részletekben: a CPU-ciklusban, a valós idejű jelfeldolgozásban, a címzésben, a PROFINET-kommunikációban, az adatstruktúrákban, az I/O-konfiguráció hibáiban vagy a hiányzó diagnosztikai lehetőségekben. Ha professzionálisan szeretne belépni az automatizálás világába, az alapokat egy sor üzembe helyezési készségként kell tekintenie, és nem csupán egy adott programozási nyelv ismereteként.
Mit jelent valójában a „Siemens-SPS” egy gyári környezetben?
A „Siemens PLC” kifejezés általában a SIMATIC ökoszisztémát és a TIA Portal környezetet jelenti. Az új telepítéseknél az S7-1200 és az S7-1500 sorozatok dominálnak, mivel egységes kezelési koncepciót és egyszerű méretezhetőséget kínálnak a kis gépektől a nagyobb gyártósorokig. A TIA-Portal projektközpontként működik: itt konfigurálhatja a CPU-t, a bővítőmodulokat, a PROFINET hálózatot, a címkéket, a programblokkokat és gyakran az HMI-t is – mindezt egy helyen. A karbantartás és az integráció szempontjából ez óriási előny, de azt is meg kell érteni, hogy a „program” csak egy szintet képvisel.
Gyári környezetben általában olyan rendszerrel találkozunk, amelyben a PLC felel a folyamatlogikáért, a biztonsági funkciókért és a reteszelésekért, a hajtásokkal való kommunikációért, valamint az állapotadatok rögzítéséért a vizualizáció céljából. Manapság még egy egyszerű gép is rendelkezik frekvenciaváltóval, érzékelőkkel, szelepszigettel, kezelőpanellel és valamilyen formában kommunikációs kapcsolattal egy felettes rendszerrel. Ezért az alapoknak nem csak a programozást kell lefedniük, hanem azt is, ami a „program körül” történik.
Hogyan futtat egy PLC egy programot, és miért van ennek hatása mindenre?
A PLC ciklikusan működik. Beolvassa a bemeneti jeleket, végrehajtja a logikai utasításokat, frissíti a kimeneti jeleket, valamint kezeli a kommunikációt és a diagnosztikát. Ez a működési modell befolyásolja a rendszer jelekre adott reakcióját, a szűrők és késleltetések megvalósítását, valamint az élfelismerés működését. Ha megértette a ciklust, elkerülheti a gyakori hibákat, mint például egy esemény ismételt „érzékelése” egy cikluson belül, az idő téves kiszámítása vagy az instabil vezérlés, ami abból adódik, hogy a programban nincs egyértelmű pont, ahol döntést hozhat.
A Siemensnél emellett léteznek az úgynevezett szervezeti blokkok (OB-k). Ezek képezik a programfutás keretét. Az OB1 általában a fő ciklust végzi, de a rendszer rendelkezik más, eseményvezérelt OB-ekkel is. Ez a gyakorlati működés során fontos, mivel bizonyos feladatokat célszerűbb a megfelelő blokkokban végrehajtani, ahelyett, hogy „mindenhol egyszerre” történne. Ha ehhez még a diagnosztikákat, a megszakításokat és az idővezérelt feladatokat is hozzáadjuk, akkor elkezdhetünk olyan programot készíteni, amely kiszámíthatóan viselkedik, ahelyett, hogy csak „valahogy”.
A Siemens projektfelépítése: OB, FB, FC és DB a karbantartás alapjaként
A Siemensnél egy jól megtervezett projekt kezdettől fogva blokkokra és adatokra épül. Az OB a program kiindulási pontjaként szolgál, és irányítja annak végrehajtását. Az FC egy állapotmemória nélküli funkció, amely ezért jól alkalmazható számításokhoz, adatátalakításokhoz és egyszerű műveletekhez. Az FB egy állapotmemóriával rendelkező funkcióblokk, amely egy DB-példányon működik, így olyan modulokat hozhat létre, amelyek eszközöket és azok viselkedését ábrázolják.
Az adatbázis egy adatgyűjtemény. Ebben paramétereket, állapotokat, számlálókat, receptúrákat és minden egyéb olyan adatot tárolhat, amelyet a programcikluson keresztül meg kell őrizni. A gyakorlatban egy jól megtervezett adatbázis és egy konzisztens blokkstruktúra két előnnyel jár. Először is, a projekt áttekinthetőbbé válik, mivel az eszközlogika speciális modulokba van összefoglalva, és nem szórványosan egy egyetlen főblokkban található. Másodszor, a projekt karbantartása biztonságosabbá válik, mivel egy egyetlen funkcióblokkban (FB) végrehajtott módosítás kevésbé valószínű, hogy mellékhatásokat okoz az egész alkalmazásban.
Ha egy „nagy OB1”-gyel kezdünk, gyorsan elveszítjük a rálátást a kölcsönös függőségekre. Ez kezdetben talán még működhet, de amint meghibásodás történik, frissítést hajtanak végre vagy új funkciót adnak hozzá, káosz alakul ki. Alapvetően az a képesség, hogy egy alkalmazást funkcióblokkokra (FB) bontsunk az eszközök és funkciók szerint, fontosabb, mint az a kérdés, hogy valaki létrehoz-e egy vonzó kapcsolati elrendezést a LAD-ban.
Programozási nyelvek: LAD, FBD és SCL
A diszkrét logikában továbbra is nagyon gyakran találkozunk a LAD-dal. A karbantartó technikusok a LAD-ot részesítik előnyben, mivel ezzel könnyen leolvashatók a reteszelések, a zárások és az indítási feltételek. Ez különösen hasznos olyan gépeknél, ahol gyors logikai diagnosztikára van szükség. Az FBD egyszerű funkció- és jelkapcsolásokhoz lehet hasznos.
Az SCL, vagyis a Siemens „Structured Text” nyelv előnyöket kínál az adatok, tömbök, receptek, számítások és méretezések kezelése terén. Az ipari gyakorlatban az SCL rendkívül hasznos, mivel lehetővé teszi az egyértelmű és újrafelhasználható kód írását, valamint megkönnyíti a könyvtárak létrehozását. Ha az automatizálási technika területén szeretne karriert építeni, ne korlátozza magát egyetlen nyelvre sem. A Siemens PLC-k alapvető ismerete azt jelenti, hogy tudja, mikor könnyíti meg a LAD a karbantartást, és mikor rövidíti le az SCL a fejlesztési folyamatot és csökkenti a hibaarányt.
PROFINET és I/O: nélkülük nem megy
Az új telepítéseknél a PROFINET a szabvány. A CPU általában I/O-vezérlőként működik, míg a terepi eszközök I/O-eszközökként szolgálnak. A bemenetek és kimenetek gyakran az I/O-szigeteken találhatók a kapcsolószekrényben vagy decentralizált modulokban. A hajtások, szelepszigetek, leolvasók, mérlegek és egyéb eszközök a PROFINET-en keresztül kommunikálnak. Ez azt jelenti, hogy a hálózat ismerete nélkül végzett „PLC-programozás” azt eredményezi, hogy a projekt csak laboratóriumi körülmények között valósítható meg.
Ezen a területen az alapvető ismeretek közé tartozik az eszközök konfigurálása a TIA Portalban, a PROFINET-nevek hozzárendelése, a címzés beállítása és az eszközleírások betöltése. A gyakorlatban az üzembe helyezés során gyakran felmerülnek olyan problémák, mint a helytelen eszköznevek, címkonfliktusok, a konfigurációval nem egyező modulok vagy topológiai problémák. Online diagnosztika nélkül könnyen előfordulhat, hogy órákon át keresünk egy hibát, amely egyetlen paraméterre vezethető vissza.
Azt is szem előtt kell tartani, hogy a bemenet/kimenet nem csupán a „bitek hozzárendeléséről” szól. Döntő fontosságúak a szűrőidők, a kontaktus-visszapattanás, a jelsebességek, valamint – analóg rendszerekben – a méretezés, a szűrés és a hibajelzés. Alapvetően úgy kell tudni konfigurálni a jelet, hogy az ne okozzon téves eseményeket, és ne zavarja meg a folyamatokat.
Diagnosztika és üzembe helyezés: itt zajlik a munka nagy része
Egy sprintben általában nem az nyer, aki a leggyorsabban ír kódot. A győztes az, aki a leggyorsabban képes felismerni és megérteni, hogy a rendszer éppen mit csinál. Éppen ezért az online eszközöknek az alapvető eszközök közé kell tartozniuk: címkefigyelés, megfigyelési listák, modulállapot-ellenőrzések, ciklusidő-elemzés és a kényszerítés körültekintő alkalmazása. A forcing egy hatékony és veszélyes eszköz, ezért fegyelmet igényel. Arra szolgál, hogy feltételeket szimuláljunk és ellenőrizzük a program reakcióját, nem pedig csak arra, hogy „működésbe hozzuk”.
Bevált gyakorlat, hogy a program jelzi, mi történik éppen. Ha a berendezés nem indul el, a kezelőnek és a karbantartónak tudnia kell, hogy az indítást hiba, hiányzó visszaigazolás, a hajtás nem megfelelő állapota, nyomáshiány vagy más ok gátolja-e. Ez azt jelenti, hogy alapjaitól kezdve be kell építenie az állapotbiteket, a diagnosztikai jeleket és az egyszerű mechanizmusokat a működési zavarok okainak felismeréséhez. Ezen intézkedések nélkül minden indítás több száz címke közül egyetlen bit keresésévé válik.
Az első telepítésre vonatkozó minimális követelmény, amely gyári környezetben célszerű
Ha első Siemens-alkalmazását úgy szeretné megalkotni, hogy az megfeleljen a valós üzemeltetésnek, akkor azt egy gép kis részeként kell megterveznie. Hozzon létre egy struktúrát, amely tartalmaz egy funkcióblokkot (FB) a funkcióhoz, adjon hozzá egy adatblokkot (DB) a paraméterekhez és állapotokhoz, és úgy szervezze meg a logikát, hogy az diagnosztizálható legyen. Egy gyakorlati példa erre a hajtásvezérlés indítási és leállítási szekvenciával, reteszelésekkel, visszaigazolásokkal, időzítőkkel és hibaelhárítással.
Ebben az alkalmazásban megismerheti a teljes folyamatot: az I/O-konfigurációtól kezdve a logikán át egészen az online diagnosztikáig. Ezenkívül megtanulja az állapotok kezelését is, mivel ebben a folyamatban szemmel kell tartania az aktuális lépést, és azt helyesen vissza kell állítania. Pontosan ezek a készségek bizonyulnak hasznosnak már az első naptól kezdve egy vezérlőteremben vagy egy rendszerintegrátornál.
Hogyan lehet úgy tanulni, hogy már az alapoknál se akadjunk el?
A leggyakoribb hiba az, hogy az ember megtanulja az egyes parancsokat, anélkül hogy megértené azok működési kontextusát. Egy gyárban senkit sem érdekel, hogy ismer-e az ember ötven funkcióblokkot. Az számít, hogy képes-e üzembe helyezni a gépet, megállapítani a leállás okát, kijavítani a folyamatot, és biztosítani, hogy a folyamatbiztonság ne kerüljön veszélybe.
Ezért egy jól felépített tanulási útnak a következő feladatokat kell követnie: diszkrét vezérlés, analóg vezérlés, kommunikáció és egyszerű vizualizáció. Minden feladatnál gyakorold a hibakeresést, és ügyelj arra, hogy a kódod könnyen olvasható legyen. Ha már az elejétől kezdve megszokod a modulok, állapotjelzők és egyértelmű blokkfeltételek létrehozását, később könnyebben fogsz tudni nagyobb projekteket megvalósítani.
Összefoglalás – A Siemens PLC-k alapjai
A Siemens PLC-k alapjai olyan ismereteket foglalnak magukban, amelyek biztosítják a rendszer megbízható üzembe helyezését és karbantartását – vagyis nem csupán a „működő kódról” van szó. Meg kell értenie a CPU-ciklust, az OB-, FB-, FC- és DB-blokkok felépítését, az adatkezelést és az online diagnosztikát. Ezenkívül ismernie kell a PROFINET-et és az I/O-konfigurációt is, mivel ezek képezik a legtöbb rendszer gerincét.
Amint elsajátította ezeket az alapokat, a programozási nyelv eszközzé válik, és már nem öncélúvá. Ekkor a LAD, az FBD és az SCL már az Ön javára fog működni, és nem ellene. És ekkor az első alkalmazása már nem „gyakorlóprojekt” lesz, hanem valami, ami valóban megfelel a gyakorlatban zajló folyamatoknak.
