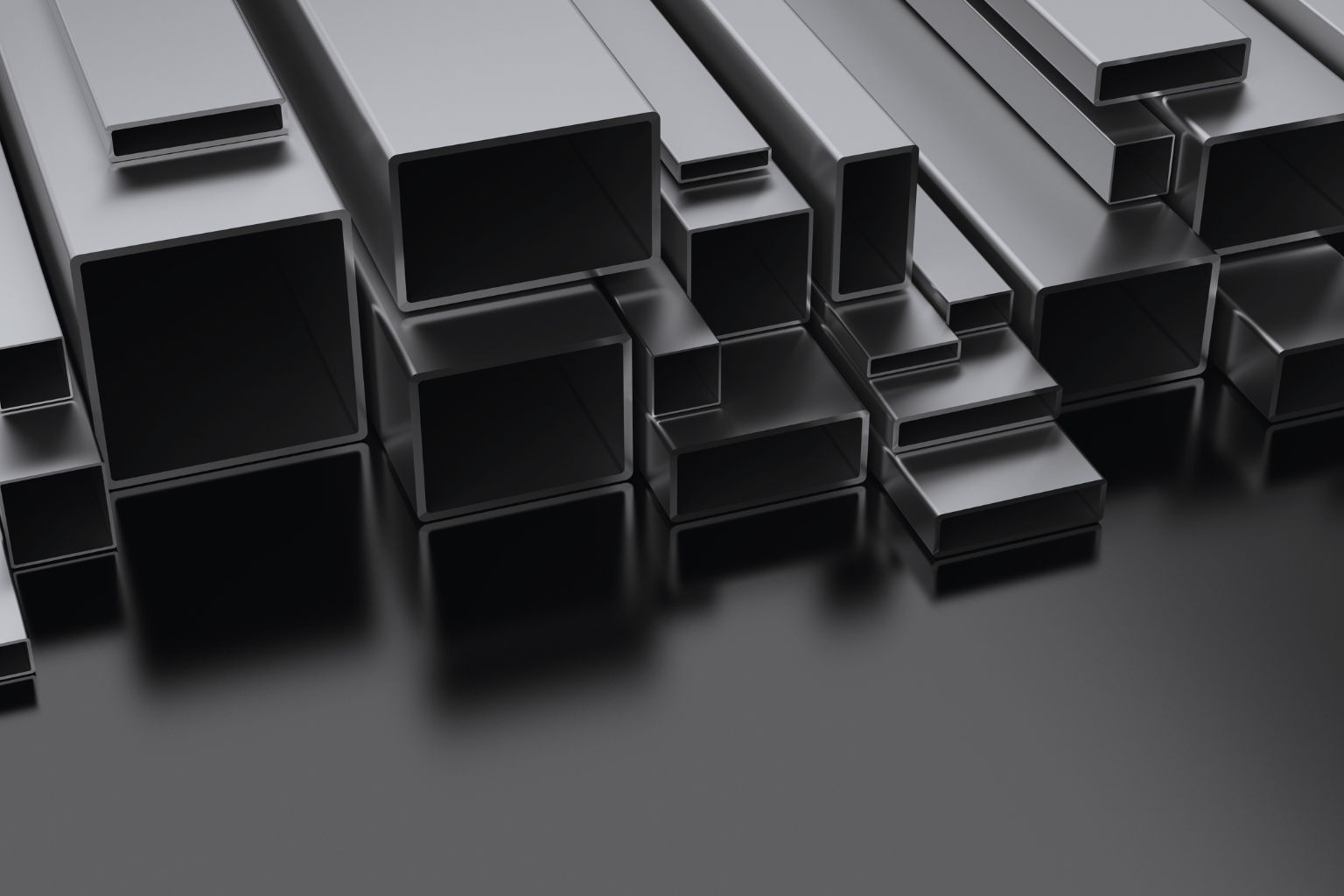

EN 10210 i EN 10219 określają wymagania dla stalowych profili zamkniętych (CHS, SHS, RHS) stosowanych w konstrukcjach nośnych. Różnica między nimi nie dotyczy geometrii przekroju ani nominalnych parametrów wytrzymałościowych, lecz technologii wytwarzania – odpowiednio wykończenia na gorąco oraz formowania na zimno – a w konsekwencji stanu naprężeń własnych, jednorodności mikrostruktury oraz zachowania przekroju w analizie nośności i stateczności według EN 1993. W konstrukcjach pracujących przy wysokim stopniu wykorzystania nośności, szczególnie w elementach ściskanych i zginanych o dużej smukłości, wybór normy może wpływać na przyjęte współczynniki redukcyjne, ocenę imperfekcji oraz ryzyko projektowe związane z wyboczeniem i lokalnym uplastycznieniem.
Norma EN 10210 obejmuje profile wykończone na gorąco (hot finished structural hollow sections). Norma EN 10219 dotyczy profili formowanych na zimno (cold formed welded structural hollow sections). Obie odnoszą się do stali konstrukcyjnych, najczęściej gatunków S235 i S355, których parametry mechaniczne wynikają z odpowiednich warunków dostawy.
Różnica podstawowa: proces produkcji
Profile wg EN 10219 powstają z taśmy stalowej, która jest formowana na zimno i następnie spawana wzdłużnie. Proces odbywa się w temperaturze otoczenia, a materiał w trakcie gięcia ulega lokalnym odkształceniom plastycznym. W przekroju pozostają naprężenia własne związane z procesem kształtowania.
Profile wg EN 10210 są wykańczane na gorąco. Oznacza to, że po procesie formowania materiał poddawany jest działaniu wysokiej temperatury, co prowadzi do wyrównania struktury i redukcji naprężeń własnych. Przekrój ma bardziej jednorodny rozkład właściwości mechanicznych w całym obwodzie.
Ta różnica technologiczna ma znaczenie z punktu widzenia modelu obliczeniowego i oceny stateczności. Proces produkcji wpływa na poziom naprężeń własnych oraz lokalne właściwości stref narożnych, co w analizie przekrojów cienkościennych według EN 1993 może przekładać się na rzeczywisty zapas bezpieczeństwa konstrukcji.
Właściwości mechaniczne i ich interpretacja
Obie normy definiują wymagania dotyczące granicy plastyczności, wytrzymałości na rozciąganie i wydłużenia, a wartości minimalne dla gatunków takich jak S235 czy S355 są porównywalne w zakresie nominalnych parametrów mechanicznych. Różnice ujawniają się jednak na poziomie stanu naprężeń własnych oraz rozkładu odkształceń w przekroju, co w analizie stateczności według EN 1993 może wpływać na rzeczywiste zachowanie elementu przy ściskaniu osiowym, zginaniu dwukierunkowym oraz przy kombinacji sił normalnych i momentów.
W profilach formowanych na zimno lokalne utwardzenie materiału w strefach narożnych prowadzi do podwyższenia wytrzymałości w tych obszarach, jednak jednocześnie generuje nierównomierny rozkład naprężeń własnych w całym przekroju. W elementach ściskanych oraz podatnych na wyboczenie globalne i lokalne może to wpływać na inicjację uplastycznienia oraz sposób utraty stateczności. W obliczeniach według EN 1993 różnice te mogą przekładać się na ocenę nośności przekroju efektywnego, szczególnie w profilach cienkościennych o dużym stosunku szerokości do grubości.
Profile wykończone na gorąco cechują się bardziej równomiernym stanem materiału i niższym poziomem naprężeń własnych. W elementach o dużej smukłości lub przy wysokiej koncentracji sił przekłada się to na stabilniejsze zachowanie przekroju w analizie stateczności.
Tolerancje wymiarowe i geometria
Profile wg EN 10219, dzięki produkcji z taśmy i precyzyjnemu formowaniu, często wykazują bardzo dobrą powtarzalność wymiarową. W konstrukcjach prefabrykowanych, gdzie istotna jest dokładność montażowa, może to być atut.
Profile wg EN 10210 mogą mieć nieco inne tolerancje wynikające z procesu wykańczania na gorąco, jednak w praktyce różnice rzadko wpływają na obliczenia nośności. Znaczenie mają głównie w projektach o wysokiej precyzji montażu.
Spoiny i jakość wzdłużna
Profile wg EN 10219 zawierają spoinę wzdłużną powstałą w procesie produkcji. W zdecydowanej większości konstrukcji budowlanych nie stanowi to problemu, ponieważ spoina spełnia wymagania normowe i podlega kontroli jakości.
W konstrukcjach szczególnie wrażliwych na zmęczenie, obciążenia dynamiczne lub zmienne oddziaływania eksploatacyjne analiza wpływu spoiny wzdłużnej może stanowić element oceny projektowej, zwłaszcza przy klasyfikacji detali zmęczeniowych. W profilach wykończonych na gorąco wpływ spoiny produkcyjnej jest ograniczony dzięki procesowi wykańczania w podwyższonej temperaturze, który redukuje naprężenia własne i wyrównuje strukturę materiału, co sprzyja bardziej jednorodnemu zachowaniu przekroju w długotrwałej eksploatacji.
Koszt i dostępność
Profile wg EN 10219 są zazwyczaj szerzej dostępne magazynowo i tańsze. Produkcja z taśmy jest wydajna i dobrze zautomatyzowana. W projektach o dużym tonażu różnica kosztowa może być istotna.
Profile wg EN 10210 są droższe, a dostępność niektórych przekrojów może być ograniczona. Wybór tej normy jest więc często świadomą decyzją wynikającą z wymagań technicznych, a nie ekonomicznych.
Kiedy wybór ma znaczenie?
Różnica między EN 10210 a EN 10219 ma realne znaczenie przede wszystkim w konstrukcjach:
- silnie obciążonych osiowo, gdzie istotna jest stateczność elementów,
- pracujących w niskich temperaturach, gdzie wymagana jest określona udarność,
- o podwyższonym poziomie odpowiedzialności technicznej, np. w energetyce czy przemyśle ciężkim.
W typowych halach stalowych, konstrukcjach wsporczych czy elementach drugorzędnych profile wg EN 10219 są w praktyce w pełni wystarczające.
Dokumenty kontroli i identyfikowalność
Niezależnie od wyboru normy produkcyjnej, kluczowa jest identyfikowalność materiału. W projektach realizowanych zgodnie z EN 1090 lub przy konstrukcjach obliczanych według EN 1993 standardem jest dokument 3.1 zgodny z EN 10204. To on pozwala powiązać parametry mechaniczne z konkretną partią materiału i numerem wytopu.
Bez odpowiedniego dokumentu kontroli, w szczególności certyfikatu 3.1 zgodnego z EN 10204, nawet poprawnie zaprojektowany i zwymiarowany przekrój może stać się źródłem problemu w przypadku sporu jakościowego, audytu systemu EN 1090 lub analizy przyczyn uszkodzenia konstrukcji. Brak jednoznacznej identyfikowalności partii materiału ogranicza możliwość technicznego wykazania zgodności zastosowanego wyrobu z założeniami projektowymi.
Podsumowanie
EN 10210 i EN 10219 opisują te same typy profili zamkniętych, ale różne procesy ich wytwarzania. Profile wykończone na gorąco oferują bardziej jednorodny stan materiału i mniejszy poziom naprężeń własnych. Profile formowane na zimno są ekonomiczne, szeroko dostępne i w większości zastosowań konstrukcyjnych w pełni wystarczające. Wybór między nimi powinien wynikać z analizy obciążeń, wymagań projektowych i warunków eksploatacji, a nie wyłącznie z różnicy w nazwie normy.
FAQ – EN 10210 vs EN 10219
Nie w zakresie minimalnych parametrów mechanicznych dla tych samych gatunków stali (np. S235, S355). Różnice wynikają z procesu produkcji i stanu naprężeń własnych, a nie z deklarowanej granicy plastyczności czy wytrzymałości na rozciąganie.
Przy elementach o dużej smukłości, wysokim stopniu wykorzystania nośności lub w konstrukcjach o podwyższonej odpowiedzialności technicznej. Niższy poziom naprężeń własnych daje bardziej stabilne zachowanie w analizie stateczności według EN 1993.
W typowych konstrukcjach budowlanych nie. Spoina produkcyjna spełnia wymagania normowe, jednak w konstrukcjach zmęczeniowych lub dynamicznie obciążonych jej lokalizacja i klasa detalu mogą mieć znaczenie projektowe.
EN 10219 często zapewnia bardzo dobrą powtarzalność wymiarową dzięki formowaniu z taśmy. W praktyce różnice rzadko wpływają na nośność, ale mogą mieć znaczenie w prefabrykacji i montażu o wysokiej dokładności.
W konstrukcjach realizowanych zgodnie z EN 1090 lub projektowanych według EN 1993 dokument 3.1 jest standardem rynkowym. Pozwala powiązać parametry mechaniczne z konkretną partią i numerem wytopu.
