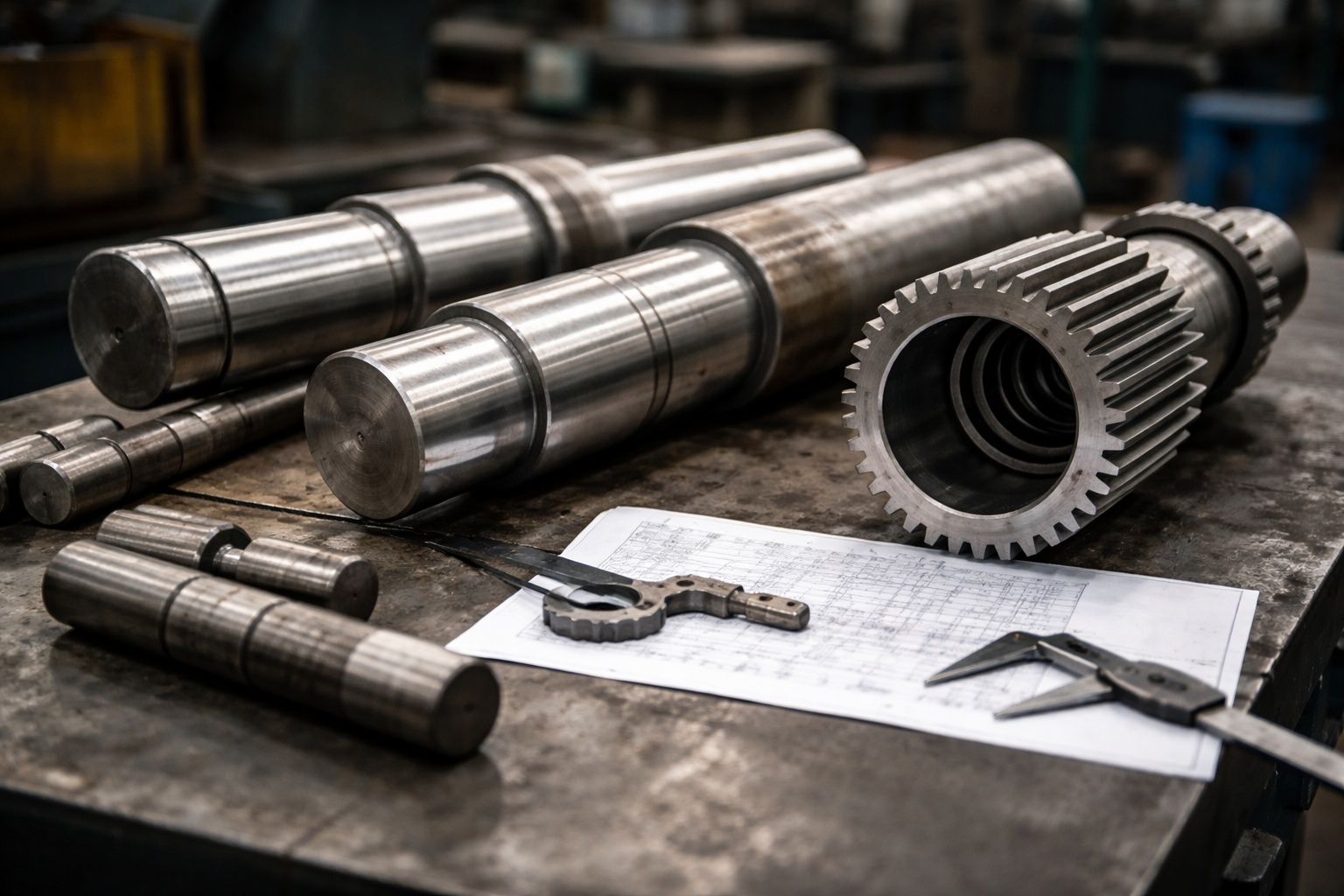

Kiedy w projekcie ciężko obciążonego wału napędowego czy koła zębatego stal S355 wg EN 10025 przestaje spełniać wymagania obliczeń zmęczeniowych, w dokumentacji pojawia się C45E albo 42CrMo4. I tu zaczyna się właściwa praca materiałowa.
Z mojego doświadczenia wynika, że wielu projektantów traktuje stal z normy EN 10083 jak zwykłą „konstrukcyjną”, zapominając o jednym, kluczowym detalu: z huty kupujemy przede wszystkim potencjał chemiczny materiału. W przeciwieństwie do zwykłych blach, gdzie parametry dostajemy na gotowo, tutaj docelowe wartości Rp0,2 i Rm uzyskujemy dopiero w procesie hartowania i odpuszczania. EN 10083 to nie jest tylko katalog gatunków – to instrukcja obsługi wymagającego duetu: materiał plus proces ulepszania cieplnego.
Budowa normy EN 10083
Seria EN 10083 składa się z trzech podstawowych części:
- EN 10083-1 określa wymagania ogólne.
- EN 10083-2 obejmuje stale niestopowe do ulepszania cieplnego.
- EN 10083-3 dotyczy stali stopowych do ulepszania cieplnego.
Część druga obejmuje klasyczne stale węglowe, takie jak C45E czy C35E. Część trzecia zawiera stale stopowe, w których pojawia się chrom, molibden lub nikiel, jak w 42CrMo4.
Norma określa skład chemiczny, dopuszczalne zakresy zawartości pierwiastków stopowych, wymagania dotyczące jakości metalurgicznej oraz własności mechaniczne w określonych stanach dostawy. Kluczowe jest jednak to, że parametry wytrzymałościowe odnoszą się do stanu ulepszonego cieplnie, a nie do materiału w stanie surowym. Bez prawidłowo przeprowadzonego hartowania i odpuszczania potencjał wytrzymałościowy oraz hartowność stali wg EN 10083 pozostają niewykorzystane. W praktyce oznacza to, że sam zapis materiału w dokumentacji nie gwarantuje wymaganej nośności – konieczna jest kontrola całego łańcucha technologicznego, od austenityzowania po chłodzenie i odpuszczanie.
Dlaczego nie wystarczy S355?
W wielu projektach pojawia się pokusa, aby zastąpić stal wg EN 10083 tańszą stalą konstrukcyjną, na przykład S355 wg EN 10025-2. W konstrukcjach budowlanych to działa. W elementach maszyn już niekoniecznie.
Wał przenoszący moment skręcający pracuje w warunkach obciążenia cyklicznego, w których dominującym mechanizmem zniszczenia jest zmęczenie materiału. W takiej sytuacji istotna jest nie tylko granica plastyczności, lecz także odporność zmęczeniowa, twardość warstwy powierzchniowej, zdolność do zahartowania całego przekroju oraz stabilność mikrostruktury po obróbce cieplnej. Stal konstrukcyjna wg EN 10025-2 nie jest projektowana pod kątem kontrolowanej hartowności, dlatego w elementach maszyn nie zapewnia tej samej rezerwy bezpieczeństwa.
EN 10083 odpowiada na potrzeby przemysłu maszynowego, gdzie wymagane są materiały o przewidywalnej hartowności i zdolności do osiągnięcia wysokiej wytrzymałości po ulepszeniu cieplnym. W praktyce przekłada się to na większą trwałość eksploatacyjną oraz mniejsze ryzyko inicjacji pęknięć zmęczeniowych w rdzeniu elementu.
C45E – klasyczna stal jakościowa
C45E to jedna z najczęściej stosowanych stali do ulepszania cieplnego. Zawartość węgla na poziomie około 0,45% pozwala uzyskać wysoką twardość po hartowaniu.
Typowe zastosowania to wały, sworznie, tuleje, śruby oraz elementy maszyn o umiarkowanych wymaganiach wytrzymałościowych.
W stanie surowym C45E nie oferuje spektakularnych parametrów. Dopiero po hartowaniu i odpuszczaniu możliwe jest uzyskanie wytrzymałości rzędu 700–900 MPa, w zależności od parametrów procesu.
Problem pojawia się przy większych przekrojach. Stal niestopowa ma ograniczoną hartowność. Oznacza to, że przy dużej średnicy rdzeń elementu może nie zahartować się w pełni. W efekcie właściwości w przekroju nie są jednorodne. W małych detalach to działa dobrze. W dużych wałach może prowadzić do niekontrolowanych różnic wytrzymałości.
42CrMo4 – stal stopowa o wysokiej hartowności
Gdy wymagania rosną, pojawia się 42CrMo4 wg EN 10083-3. Dodatek chromu i molibdenu znacząco zwiększa hartowność. Nawet przy większych średnicach można uzyskać równomierne właściwości w całym przekroju.
Po prawidłowym ulepszeniu cieplnym 42CrMo4 wg EN 10083-3 osiąga typowe wartości Rp0,2 powyżej 900 MPa oraz Rm przekraczające 1000 MPa, przy zachowaniu kontrolowanej plastyczności umożliwiającej bezpieczną pracę pod obciążeniem dynamicznym. Wysoka hartowność pozwala uzyskać zbliżone właściwości w całym przekroju, co ma kluczowe znaczenie przy większych średnicach.
Zastosowania obejmują osie, wały napędowe, koła zębate oraz elementy narażone na obciążenia udarowe i zmęczeniowe. W porównaniu z C45 różnica nie ogranicza się do wyższej wytrzymałości statycznej. W warunkach zmęczeniowych stal stopowa zapewnia większą jednorodność struktury oraz wyższą odporność na inicjację pęknięć. W praktyce przekłada się to na wydłużenie trwałości elementu i ograniczenie ryzyka awarii w newralgicznych węzłach maszyn.
Hartowność i próba Jominy
Na hali produkcyjnej i konwersatoriach z podwykonawcami nagminnie słyszę mylenie twardości z hartownością. Wyjaśnijmy to raz na zawsze: twardość to to, co zmierzy wam kontroler jakości na powierzchni detalu. Hartowność – i to jest serce normy EN 10083 – odpowiada na pytanie, jak głęboko ta twardość „wejdzie” w rdzeń.
W praktyce serwisowej wielokrotnie spotyka się przypadki ukręconych wałów z C45, w których przy średnicy rzędu 100 mm zahartowaniu ulega jedynie warstwa powierzchniowa, podczas gdy rdzeń zachowuje istotnie niższą wytrzymałość. Dlatego w poważnych gabarytach przesiadamy się na stopowe 42CrMo4 z dodatkiem chromu i molibdenu. Wykres z próby Jominy, który znajdziecie w normie, to nie są akademickie szlaczki – to praktyczne narzędzie do oceny głębokości zahartowania.
Ulepszanie cieplne w praktyce
Ulepszanie cieplne obejmuje dwa zasadnicze etapy: hartowanie oraz odpuszczanie. Hartowanie prowadzi do uzyskania struktury martenzytycznej, co skutkuje znacznym wzrostem twardości i wytrzymałości, lecz jednocześnie zwiększa kruchość materiału. Odpuszczanie stabilizuje mikrostrukturę, redukuje naprężenia własne i przywraca część plastyczności, umożliwiając bezpieczną eksploatację elementu.
Końcowe właściwości mechaniczne zależą od temperatury austenityzowania, rodzaju i intensywności chłodzenia oraz temperatury i czasu odpuszczania. Parametry te bezpośrednio wpływają na strukturę w całym przekroju oraz na poziom naprężeń resztkowych. Niewłaściwie przeprowadzony proces może prowadzić do niejednorodności właściwości, obniżenia udarności lub nadmiernej kruchości, mimo że materiał formalnie spełnia wymagania EN 10083 pod względem składu chemicznego.
EN 10083 w projektowaniu elementów maszyn
Projektowanie części maszyn wg zasad mechaniki konstrukcji wymaga uwzględnienia nie tylko granicy plastyczności Rp0,2, lecz również trwałości zmęczeniowej, udarności, odporności na zużycie ścierne oraz stabilności wymiarowej po obróbce cieplnej i obróbce skrawaniem. W elementach przenoszących moment skręcający lub obciążenia zginające kluczowe znaczenie ma jednorodność właściwości w całym przekroju oraz przewidywalna reakcja materiału na koncentracje naprężeń.
Stale do ulepszania cieplnego wg EN 10083 umożliwiają uzyskanie kombinacji wysokiej wytrzymałości i kontrolowanej plastyczności, co bezpośrednio wpływa na poziom naprężeń dopuszczalnych w obliczeniach oraz na odporność na inicjację pęknięć zmęczeniowych. W praktyce pozwala to projektować elementy o mniejszym przekroju przy zachowaniu wymaganej nośności, co przekłada się na redukcję masy wirujących części i obciążeń łożysk.
Zastosowanie 42CrMo4 zamiast tańszej stali niestopowej zwiększa koszt jednostkowy materiału, jednak w wielu przypadkach umożliwia optymalizację geometrii, ograniczenie masy oraz wydłużenie trwałości eksploatacyjnej. Z punktu widzenia cyklu życia maszyny decyzja ta jest często uzasadniona technicznie i eksploatacyjnie, mimo wyższej ceny zakupu surowca.
Najczęstsze błędy przy stosowaniu stali wg EN 10083
Do najczęstszych błędów należą:
- stosowanie C45 bez ulepszenia cieplnego w elementach dynamicznych
- ignorowanie hartowności przy dużych przekrojach
- brak kontroli parametrów obróbki cieplnej
- zamiana stali stopowej na tańszą bez przeliczenia zmęczenia
Takie decyzje nie zawsze powodują natychmiastową awarię. Często problem pojawia się po latach eksploatacji, gdy element zaczyna pękać w miejscu, które teoretycznie miało wystarczającą rezerwę wytrzymałości.
Podsumowanie
Podsumowując: norma EN 10083 to potężne narzędzie w rękach świadomego konstruktora, ale nie wybacza projektowania na „kopiuj-wklej”. Wybór między popularnym C45 a stopowym 42CrMo4 to nigdy nie jest tylko kwestia kilkudziesięciu groszy na kilogramie w arkuszu zakupowym. To twarda decyzja o tym, czy za dwa lata maszyna nie stanie z powodu zmęczeniowego pęknięcia wału.
Wpisując te gatunki na rysunek, bierzemy na siebie odpowiedzialność za cały łańcuch: od szkicu, przez dobór chłodziwa, aż po piec odpuszczający. Wymaga to inżynierskiej dyscypliny i ścisłej współpracy z technologiem obróbki cieplnej, ale w zamian dostajemy elementy, które można zoptymalizować masowo bez kompromisów na bezpieczeństwie. I na tym właśnie polega nasza inżynierska robota.
