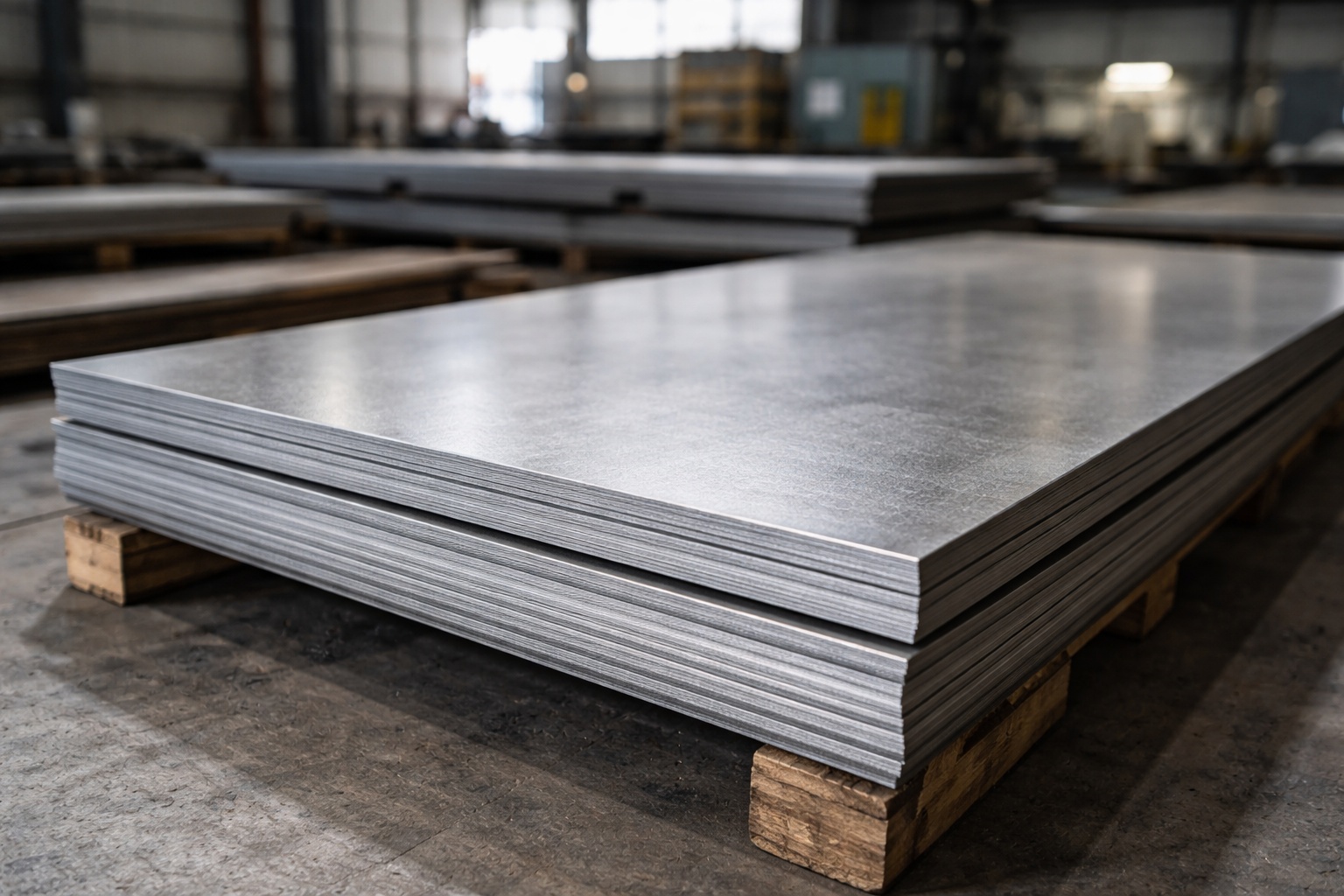

EN 10028-7 określa wymagania dla wyrobów płaskich ze stali nierdzewnych przeznaczonych do pracy w urządzeniach ciśnieniowych. Dotyczy blach i płyt stosowanych w zbiornikach, wymiennikach ciepła, kolumnach procesowych oraz innych aparatach pracujących pod nadciśnieniem. Norma nie jest ogólną klasyfikacją stali nierdzewnych, lecz dokumentem kwalifikującym materiał do zastosowań objętych wymaganiami konstrukcji ciśnieniowych, w tym projektów realizowanych zgodnie z dyrektywą PED 2014/68/UE.
Wielokrotnie podczas audytów dokumentacji powykonawczej spotykam się z przekonaniem, że certyfikat na popularną stal nierdzewną (np. 1.4404) według normy EN 10088 zamyka temat. W świecie dyrektywy ciśnieniowej PED to tak nie działa. Z mojego doświadczenia przy odbiorach z jednostkami notyfikowanymi wynika jasno: fizyczny skład chemiczny blachy to jedno, ale to właśnie powołanie się na EN 10028-7 na atrybucie materiałowym stanowi prawną i techniczną podstawę do zakwalifikowania wyrobu płaskiego do pracy pod ciśnieniem. Brak tego odniesienia w specyfikacji zamówieniowej to niemal gwarantowany problem na etapie kompletowania paszportu urządzenia.
Miejsce EN 10028-7 w serii norm EN 10028
Seria EN 10028 obejmuje wyroby płaskie przeznaczone na urządzenia ciśnieniowe i jest podzielona na części materiałowe. EN 10028-1 zawiera wymagania ogólne, takie jak zasady badań, pobierania próbek, tolerancje, warunki dostawy i dokumentację kontroli. EN 10028-7 jest częścią dedykowaną stalom nierdzewnym i zawiera wykaz dopuszczonych gatunków, ich skład chemiczny oraz minimalne właściwości mechaniczne.
| Norma | Zakres | Znaczenie praktyczne |
|---|---|---|
| EN 10028-1 | Wymagania ogólne dla wyrobów płaskich na urządzenia ciśnieniowe | Zasady badań, pobierania próbek, tolerancje, dokumentacja |
| EN 10028-7 | Stale nierdzewne na urządzenia ciśnieniowe | Kwalifikacja materiału do zastosowań objętych PED |
Z punktu widzenia projektanta ważne jest, aby zapis materiałowy w dokumentacji był kompletny, np. „1.4404 wg EN 10028-7”, a nie wyłącznie numer materiału. W przeciwnym razie materiał może zostać zakwestionowany na etapie odbioru formalnego.
Zakres gatunków i wymagania chemiczne
EN 10028-7 obejmuje wybrane stale nierdzewne, głównie austenityczne, stosowane w środowiskach korozyjnych i pod ciśnieniem. Wśród nich znajdują się m.in. X5CrNi18-10 (1.4301), X2CrNi18-9 (1.4307), X2CrNiMo17-12-2 (1.4404). Norma definiuje dla każdego gatunku zakres zawartości pierwiastków stopowych, w szczególności chromu, niklu, molibdenu i węgla. Kontrola składu chemicznego ma znaczenie nie tylko dla odporności korozyjnej, lecz także dla stabilności strukturalnej w warunkach obciążeń ciśnieniowych i temperaturowych.
| Oznaczenie | Numer materiału | Typ | Charakterystyka |
|---|---|---|---|
| X5CrNi18-10 | 1.4301 | Austenityczna | Podstawowa stal Cr-Ni do zastosowań ogólnych |
| X2CrNi18-9 | 1.4307 | Austenityczna (L) | Obniżona zawartość C, lepsza odporność po spawaniu |
| X2CrNiMo17-12-2 | 1.4404 | Austenityczna (Mo, L) | Podwyższona odporność korozyjna, środowiska agresywne |
W praktyce przemysłowej szczególne znaczenie ma ograniczona zawartość węgla w gatunkach typu „L”, ponieważ zmniejsza ryzyko korozji międzykrystalicznej po spawaniu, co w aparaturze procesowej ma bezpośredni wpływ na trwałość eksploatacyjną.
Właściwości mechaniczne i zależność od grubości
Norma określa minimalną granicę plastyczności Rp0,2, zakres wytrzymałości na rozciąganie Rm oraz minimalne wydłużenie A. Wartości te są przypisane do określonych zakresów grubości blachy.
| Grubość blachy | Rp0,2 (min) | Rm (zakres) | A (min) |
|---|---|---|---|
| ≤ 16 mm | zgodnie z tabelą normy | zgodnie z tabelą normy | zgodnie z tabelą normy |
| 16–40 mm | niższe wartości dopuszczalne | zgodnie z normą | zgodnie z normą |
| > 40 mm | dalsze obniżenie wartości minimalnych | zgodnie z normą | zgodnie z normą |
Dla większych grubości dopuszczalne minimalne Rp0,2 może być niższe niż dla cienkich arkuszy. Z punktu widzenia obliczeń wytrzymałościowych ma to bezpośrednie znaczenie, ponieważ naprężenia dopuszczalne w projektowaniu zbiorników i aparatów procesowych wyprowadzane są właśnie z granicy plastyczności.
Projektant powinien więc weryfikować nie tylko gatunek stali, ale również jej zakres grubości w odniesieniu do wymagań normowych. Różnice rzędu kilkudziesięciu MPa mogą wpływać na grubość obliczeniową płaszcza lub dennic.
Dokumentacja materiałowa i EN 10204
W branży ciśnieniowej stal bez odpowiedniego „papieru” jest de facto bezwartościowa, niezależnie od jej rzeczywistych parametrów. Pracując przy projektach zbiorników, zawsze uczulam działy zakupów: materiał zamawiany według EN 10028-7 musi bezwzględnie wjechać na plac budowy z certyfikatem 3.1 według normy EN 10204. Nie ma tu miejsca na kompromisy w postaci deklaracji 2.1 czy 2.2. Inspektor jednostki notyfikowanej (np. UDT czy TÜV) będzie weryfikował pełną identyfikowalność – od numeru wytopu na blasze po wyniki prób rozciągania w dokumencie. Zdarzało mi się wstrzymywać produkcję i uruchamiać żmudne procedury przepadania materiału (tzw. upgrade) tylko dlatego, że dostawca dostarczył blachę 1.4301 zgodną chemicznie, ale certyfikowaną wyłącznie na normę konstrukcyjną, a nie ciśnieniową. Koszty takich przestojów wielokrotnie przewyższają pozorną oszczędność na etapie zakupów.
| Dokument | Zakres potwierdzenia | Zastosowanie w praktyce |
|---|---|---|
| 2.1 | Deklaracja zgodności | Brak wyników badań dla partii |
| 2.2 | Zgodność + wyniki badań ogólnych | Dane typowe |
| 3.1 | Wyniki badań dla konkretnego wytopu | Standard przy urządzeniach ciśnieniowych |
EN 10028-7 a EN 10088 – różnica w zastosowaniu
EN 10088 jest normą klasyfikacyjną dla stali nierdzewnych i określa ich skład chemiczny oraz ogólne właściwości. EN 10028-7 dotyczy wyłącznie wyrobów płaskich przeznaczonych na urządzenia ciśnieniowe. Ta sama stal, np. 1.4301, może mieć identyczny skład chemiczny w obu normach, jednak tylko odniesienie do EN 10028-7 kwalifikuje materiał do zastosowań objętych wymaganiami konstrukcji ciśnieniowych.
Różnica ma charakter funkcjonalny i formalny, a nie chemiczny. W projektach podlegających PED zapis normy materiałowej jest elementem systemu bezpieczeństwa i identyfikowalności.
Czytaj dalej: https://industrial.cba.pl/en-10088-stale-nierdzewne-podzial-oznaczenia-i-roznice/
Znaczenie w projektowaniu i decyzjach materiałowych
Dobór materiału wg EN 10028-7 zapewnia spójność między normą materiałową, normą projektową oraz dokumentacją odbiorową. W praktyce przemysłowej błędy najczęściej dotyczą nie samego gatunku stali, lecz nieprecyzyjnego zapisu w dokumentacji. Zamówienie materiału wg EN 10088 przy projekcie ciśnieniowym prowadzi do rozbieżności formalnych, mimo że materiał może być fizycznie tożsamy.
Z perspektywy decyzyjnej koszt samego materiału jest tylko częścią projektu. Znacznie większe konsekwencje finansowe generują opóźnienia odbiorowe, dodatkowe badania lub konieczność uzupełniania dokumentacji. W konstrukcjach ciśnieniowych warstwa formalna jest integralną częścią bezpieczeństwa technicznego.
Podsumowanie
Specyfika projektowania aparatury ciśnieniowej wymaga od inżyniera zmiany sposobu myślenia o materiale. Blacha zgodna z EN 10028-7 to z chemicznego punktu widzenia ta sama stal nierdzewna, którą znamy z ogólnej normy EN 10088, ale obudowana rygorystycznym systemem kontroli i identyfikowalności. Moja praktyka zawodowa wielokrotnie potwierdziła jedną zasadę: w projektach podlegających dyrektywie PED inżynieria materiałowa i formalistyka odbiorowa to dwa nierozerwalne elementy. Precyzyjne wskazanie EN 10028-7 już na etapie rysunku zestawieniowego i listy materiałowej chroni projekt przed kosztownymi opóźnieniami na etapie budowy i gwarantuje, że urządzenie bezpiecznie i legalnie przejdzie końcową próbę ciśnieniową z udziałem inspektora.
FAQ – najczęściej zadawane pytania o EN 10028-7
Nie automatycznie. Zgodność chemiczna z EN 10088 nie oznacza kwalifikacji do zastosowań objętych dyrektywą PED. W dokumentacji projektowej wyrobów płaskich powinno być jednoznaczne odniesienie do EN 10028-7, ponieważ to ta norma formalnie dopuszcza materiał do pracy pod ciśnieniem.
Norma dotyczy wyłącznie wyrobów płaskich, czyli blach i płyt stosowanych w zbiornikach, wymiennikach ciepła i kolumnach procesowych. Nie obejmuje rur, prętów ani odkuwek. Zakres jest ściśle związany z konstrukcjami ciśnieniowymi.
Z reguły nie ma istotnych różnic chemicznych. Ta sama stal, np. 1.4404, może mieć identyczny skład w obu normach. Różnica polega na kwalifikacji materiału do zastosowań ciśnieniowych oraz powiązaniu z wymaganiami dokumentacyjnymi i odbiorowymi.
Standardem jest dokument 3.1 zgodnie z EN 10204. Musi zawierać wyniki badań dla konkretnego wytopu oraz potwierdzenie zgodności z zamówieniem. Dokumenty 2.1 lub 2.2 są niewystarczające w projektach podlegających PED.
Minimalna granica plastyczności Rp0,2 jest przypisana do zakresów grubości i dla większych przekrojów może być niższa niż dla cienkich arkuszy. Wpływa to bezpośrednio na obliczenia wytrzymałościowe płaszcza zbiornika lub dennicy i może zmieniać grubość obliczeniową elementu.
