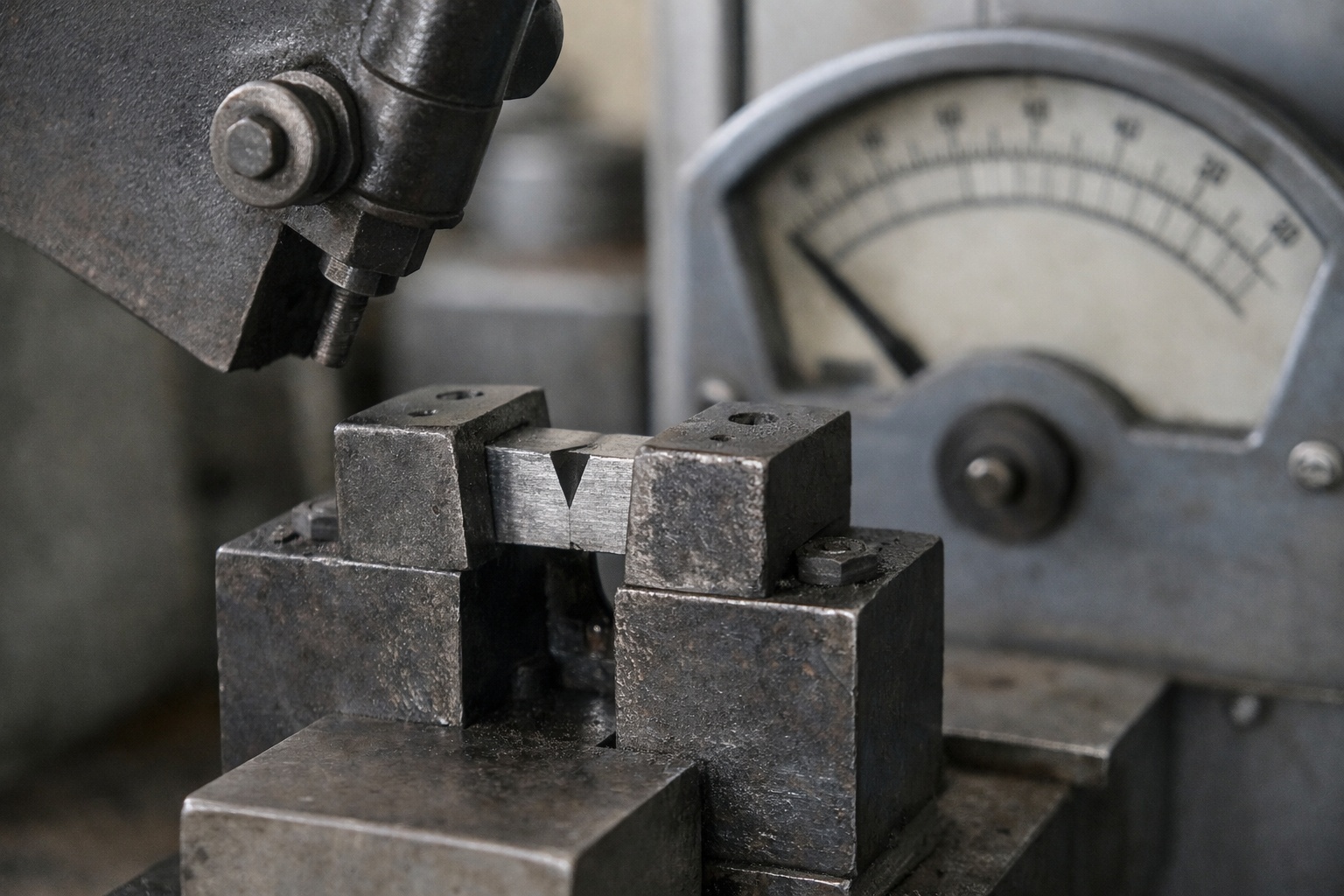

Oznaczenie J2 w gatunkach takich jak S235J2 czy S355J2 odnosi się do wymaganej udarności w próbie Charpy V przy temperaturze -20°C. Zgodnie z EN 10025-2 materiał musi osiągnąć minimum 27 J energii łamania w kierunku podłużnym próbki. Nie jest to inny skład chemiczny ani „inna stal” w sensie podstawowej klasy wytrzymałości. To dodatkowe wymaganie jakościowe dotyczące zachowania materiału w obniżonej temperaturze i przy obciążeniach dynamicznych.
W praktyce J2 oznacza, że stal została zweryfikowana pod kątem odporności na kruche pękanie przy -20°C. W porównaniu z JR (badanie przy +20°C) i J0 (badanie przy 0°C) jest to wariant o wyższej odporności w warunkach chłodnych.
JR, J0, J2 – porównanie wymagań udarności
| Oznaczenie | Próba | Minimalna energia | Temperatura badania |
|---|---|---|---|
| JR | Charpy V (podłużnie) | 27 J | +20°C |
| J0 | Charpy V (podłużnie) | 27 J | 0°C |
| J2 | Charpy V (podłużnie) | 27 J | -20°C |
Różnica dotyczy wyłącznie temperatury próby. Wartość 27 J pozostaje taka sama. Oznacza to, że J2 nie zwiększa „twardości” ani „wytrzymałości statycznej” stali, lecz potwierdza jej odporność na kruche pękanie przy niższej temperaturze.
Co w praktyce oznacza „J2” dla projektanta?
W konstrukcjach stalowych dominującym mechanizmem zniszczenia przy niskiej temperaturze jest kruche pękanie inicjowane w miejscach koncentracji naprężeń: przy karbach, otworach, spoinach, zmianach przekroju. Im niższa temperatura, tym mniejsza zdolność materiału do plastycznej redystrybucji naprężeń.
W takich warunkach wariant J2 daje większy margines bezpieczeństwa. Ma to znaczenie szczególnie przy:
- konstrukcjach pracujących na zewnątrz w klimacie umiarkowanym i chłodnym,
- elementach mostowych i masztowych,
- konstrukcjach narażonych na obciążenia dynamiczne,
- grubszych przekrojach, gdzie ryzyko lokalnej inicjacji pęknięcia jest większe,
- spoinach w strefach krytycznych.
W konstrukcjach wewnętrznych, w kontrolowanej temperaturze i przy niskim udziale obciążeń dynamicznych, często wystarczające jest JR lub J0, o ile projekt tego dopuszcza.
S235J2 i S355J2 – jak czytać pełne oznaczenie
Pełne oznaczenie, np. S355J2, należy interpretować jako kombinację trzech informacji:
| Element oznaczenia | Znaczenie |
|---|---|
| S | Stal konstrukcyjna (structural steel) |
| 355 | Minimalna granica plastyczności dla określonego zakresu grubości (MPa) |
| J2 | Udarność 27 J w temperaturze -20°C |
Liczba 355 nie oznacza, że materiał zawsze ma dokładnie 355 MPa. Minimalna granica plastyczności zależy od zakresu grubości zgodnie z tabelami EN 10025-2. Wraz ze wzrostem grubości minimalne wartości mogą ulegać obniżeniu.
Wpływ grubości na właściwości mechaniczne
Norma EN 10025-2 definiuje minimalne wartości granicy plastyczności w zależności od zakresu grubości. To oznacza, że „S355” dla blachy 10 mm i „S355” dla blachy 80 mm nie muszą mieć identycznej minimalnej wartości Rp0,2.
| Zakres grubości | Minimalna granica plastyczności | Uwagi projektowe |
|---|---|---|
| Do 16 mm | Pełna wartość klasy (np. 355 MPa) | Wartość odniesienia w nazwie gatunku |
| 16–40 mm | Możliwy spadek wartości minimalnej | Należy sprawdzić tabelę normy |
| Powyżej 40 mm | Dalsze obniżenie wartości minimalnej | Istotne przy elementach masywnych |
W obliczeniach wytrzymałościowych różnice rzędu kilkudziesięciu MPa mogą wpływać na wymagany przekrój lub poziom wykorzystania nośności.
Najczęstsze błędy w interpretacji J2
Wieloletnia praca przy nadzorowaniu projektów konstrukcyjnych pozwala zauważyć pewne powtarzalne schematy błędów. Najczęstszym z nich jest wpisywanie w zestawieniach materiałowych samego symbolu „S355”, bez określenia podgrupy jakościowej. W branży krąży wręcz żart, że stal „S355 bez końcówki” to materiał, który istnieje wyłącznie w tabelkach Excela działu zakupów – ponieważ huta i tak musi nadać wyrobowi konkretną klasę udarności. Brak tej precyzji na etapie projektowania mści się później podczas odbiorów z inspektorem.
Innym częstym nieporozumieniem jest traktowanie wariantu J2 jako materiału o wyższej nośności statycznej. Należy to wyraźnie oddzielić: litera J2 nie sprawi, że belka przeniesie większy moment zginający w obliczeniach. Poprawi natomiast jej zachowanie w obecności karbów, spoin i koncentracji naprężeń w mroźne dni, drastycznie obniżając ryzyko kruchego pęknięcia. To różnica czysto jakościowa, a nie wytrzymałościowa.
| Błąd | Konsekwencja |
|---|---|
| Zapis „S355” bez JR/J0/J2 | Niejasne wymagania udarności, ryzyko niezgodności przy odbiorze |
| Traktowanie J2 jako „wyższej wytrzymałości” | Błędna interpretacja wpływu na obliczenia statyczne |
| Ignorowanie temperatury eksploatacji | Zwiększone ryzyko kruchego pękania |
| Brak weryfikacji dokumentu 3.1 | Problemy formalne przy odbiorze konstrukcji |
Kiedy J2 jest uzasadnione technicznie?
Wariant J2 jest uzasadniony w konstrukcjach pracujących w temperaturach zbliżonych do 0°C lub niższych, zwłaszcza gdy elementy zawierają karby, otwory, spoiny lub zmiany przekroju w strefach wysokich naprężeń. Ma to szczególne znaczenie przy obciążeniach dynamicznych, zmiennych lub udarowych, gdzie odporność na kruche pękanie staje się parametrem krytycznym. W takich warunkach weryfikacja udarności przy -20°C daje realny margines bezpieczeństwa.
W konstrukcjach wewnętrznych, eksploatowanych w stabilnej temperaturze i przy dominujących obciążeniach statycznych, wariant JR lub J0 bywa wystarczający, o ile wynika to z obliczeń i wymagań projektowych. Decyzja o wyborze klasy udarności powinna wynikać z temperatury eksploatacji, geometrii elementu oraz charakteru obciążeń, a nie z przyzwyczajenia lub standardu zakupowego.
Podsumowanie
Symbol J2 to znacznie więcej niż kolejny wymóg normowy – to gwarancja przewidywalnego zachowania konstrukcji w trudnych warunkach środowiskowych. Praktyka zawodowa bezwzględnie dowodzi, że doprecyzowanie oznaczenia (np. na S355J2 zamiast ogólnego S355) już na najwcześniejszym etapie rysunków zestawieniowych oszczędza mnóstwo czasu podczas kompletowania dokumentacji powykonawczej. Wybór tej klasy udarności to świadoma decyzja inżynierska, szczególnie krytyczna przy konstrukcjach zewnętrznych i elementach poddawanych obciążeniom dynamicznym. Rygorystyczne egzekwowanie pełnej nazwy gatunku na świadectwach odbioru 3.1 to podstawa odpowiedzialnego projektowania i ostateczny dowód na to, że nasza konstrukcja przetrwa zimowe spadki temperatur bez ryzyka nagłej awarii.
