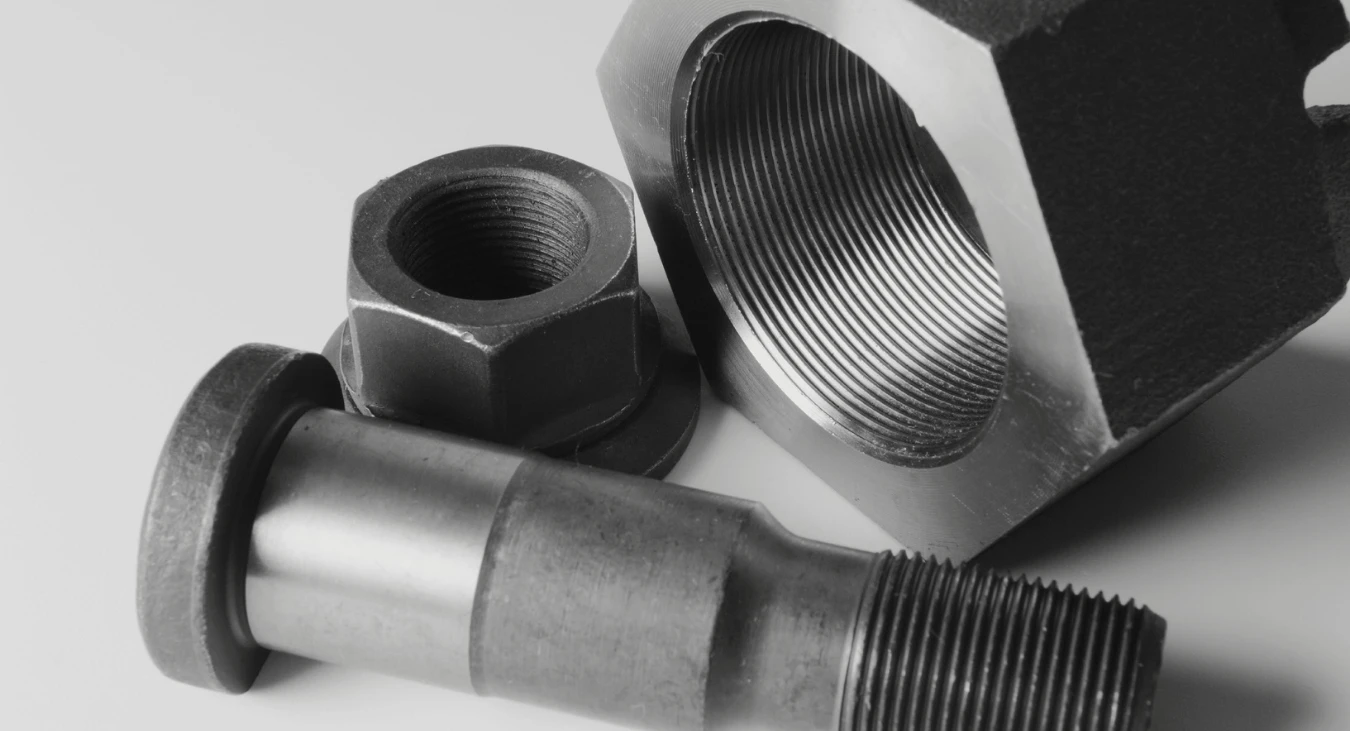

Samohamowność gwintu oznacza, że obciążenie osiowe nie powoduje samoczynnego obrotu śruby albo nakrętki. W mechanizmie śrubowym dzieje się tak wtedy, gdy tarcie w gwincie jest wystarczające, aby zatrzymać ruch odwrotny. Śruba może więc przesuwać nakrętkę podczas napędzania, ale po zatrzymaniu nie cofa się sama pod wpływem obciążenia.
Nie jest to jednak pełne zabezpieczenie przed luzowaniem. Samohamowność dotyczy głównie mechanizmu śrubowego i możliwości cofania pod obciążeniem. Połączenie śrubowe rządzi się inną logiką: tam liczy się zacisk, napięcie wstępne, powierzchnie styku, drgania i sposób zabezpieczenia nakrętki.
Co oznacza samohamowność gwintu?
Gwint w mechanizmie śrubowym można wyobrazić sobie jak równię pochyłą owiniętą wokół walca. Gdy obracasz śrubę, nakrętka przesuwa się wzdłuż osi. Gdy na nakrętkę działa obciążenie osiowe, układ może próbować zadziałać odwrotnie: zamienić siłę osiową na obrót śruby.
Samohamowność występuje wtedy, gdy tarcie między powierzchniami gwintu blokuje ten odwrotny ruch. Obciążenie naciska na mechanizm, ale nie jest w stanie samo „rozkręcić” śruby. Taka cecha jest przydatna w mechanizmach, które po zatrzymaniu mają utrzymać pozycję bez ciągłego napędzania.
To nie jest cecha absolutna przypisana raz na zawsze do każdego gwintu danego typu. Liczy się skok, kąt linii śrubowej, tarcie, materiał śruby i nakrętki, stan powierzchni, luz oraz rzeczywiste warunki pracy.
Dlaczego tarcie i kąt linii śrubowej są ważne?
Najprostszy warunek samohamowności porównuje kąt linii śrubowej z kątem tarcia. Mały kąt linii śrubowej sprzyja samohamowności, bo obciążeniu trudniej wymusić obrót. Duży skok zwiększa ten kąt, więc mechanizm łatwiej może się cofać pod obciążeniem.
W uproszczeniu warunek wygląda tak:
W tym zapisie λ oznacza kąt linii śrubowej, a φ kąt tarcia. Jeśli kąt linii śrubowej jest mniejszy od kąta tarcia, układ ma warunki do samohamowności. Jeśli jest większy, obciążenie może łatwiej wymusić cofanie.
Rzeczywisty gwint nie jest jednak idealną równią pochyłą. W gwintach metrycznych i trapezowych znaczenie ma także kąt zarysu gwintu. Boczne powierzchnie profilu dociskają się do siebie inaczej niż w gwincie prostokątnym, przez co tarcie efektywne może być większe niż wynikałoby z bardzo prostego modelu. Dlatego warunek λ < φ dobrze tłumaczy zasadę, ale nie zastępuje sprawdzenia konkretnego mechanizmu.
Duże znaczenie ma też skok śruby napędowej. Większy skok daje większy przesuw na obrót i szybszy ruch liniowy, ale może zmniejszać skłonność układu do samohamowności. Przy napędach, które mają utrzymać ciężar albo pozycję po zatrzymaniu, sama szybkość przesuwu nie powinna być jedynym kryterium.
Śruba trapezowa, kulowa i cofanie pod obciążeniem
Śruba trapezowa pracuje głównie na tarciu ślizgowym. Ma niższą sprawność niż śruba kulowa, ale właśnie ta niższa sprawność często pomaga w utrzymaniu położenia. Dlatego śruby trapezowe spotyka się w wolniejszych mechanizmach regulacyjnych, dociskowych i podnoszących, gdzie istotne jest to, aby układ nie cofał się łatwo po zatrzymaniu.
Nie oznacza to, że każda śruba trapezowa jest bezpiecznie samohamowna w każdych warunkach. Skok, średnica, materiał nakrętki, stan powierzchni, luz i zużycie mogą zmienić zachowanie układu. Jeśli mechanizm utrzymuje ciężki element, pracuje pionowo albo jego awaria mogłaby stworzyć zagrożenie, sam fakt użycia śruby trapezowej nie wystarcza jako zabezpieczenie.
Śruba kulowa działa inaczej. Dzięki elementom tocznym ma wysoką sprawność i bardzo małe opory ruchu. To świetne przy osiach CNC, precyzyjnym posuwie i szybkich napędach, ale słabe, jeśli ktoś liczy na samoczynne blokowanie. Wysoka sprawność działa w obie strony: silnik łatwo porusza osią, ale obciążenie również łatwiej może cofnąć mechanizm.
W osi pionowej ze śrubą kulową zwykle trzeba przewidzieć hamulec silnika, przeciwwagę, blokadę lub inny układ bezpieczeństwa. Obecność gwintu nie oznacza jeszcze samohamowności.
Samohamowność to nie blokada – kiedy dodać zabezpieczenie?
W mechanizmie śrubowym samohamowność może pomóc utrzymać pozycję, ale nie powinna być jedynym założeniem przy układach odpowiedzialnych, dynamicznych albo narażonych na skutki awarii. Jeśli cofnięcie śruby może spowodować opadanie elementu, utratę pozycji, uszkodzenie maszyny albo zagrożenie dla ludzi, trzeba przewidzieć niezależne zabezpieczenie położenia.
W zwykłym połączeniu śrubowym problem jest inny. Tam nie chodzi o cofanie mechanizmu po linii śrubowej, tylko o utrzymanie siły zacisku. Śruba może być wytrzymała, a połączenie i tak może się luzować, jeśli spadnie napięcie wstępne albo elementy zaczną przesuwać się względem siebie. Dlatego wytrzymałość śrub trzeba rozdzielać od samohamowności gwintu.
Do zabezpieczania połączeń stosuje się rozwiązania takie jak nakrętki samokontrujące, przeciwnakrętki, podkładki klinujące, zawleczki czy kleje do gwintów. Nie są one „większą samohamownością”, tylko odpowiedzią na inny problem: utratę zacisku albo obrót nakrętki w warunkach pracy maszyny.
Granica jest prosta. Przy śrubie napędowej pytasz o skok, tarcie, sprawność i możliwość cofania pod obciążeniem. Przy połączeniu śrubowym pytasz o zacisk, naprężenia, drgania, powierzchnie styku i sposób zabezpieczenia. Pomieszanie tych dwóch tematów prowadzi do złych decyzji projektowych i serwisowych.
