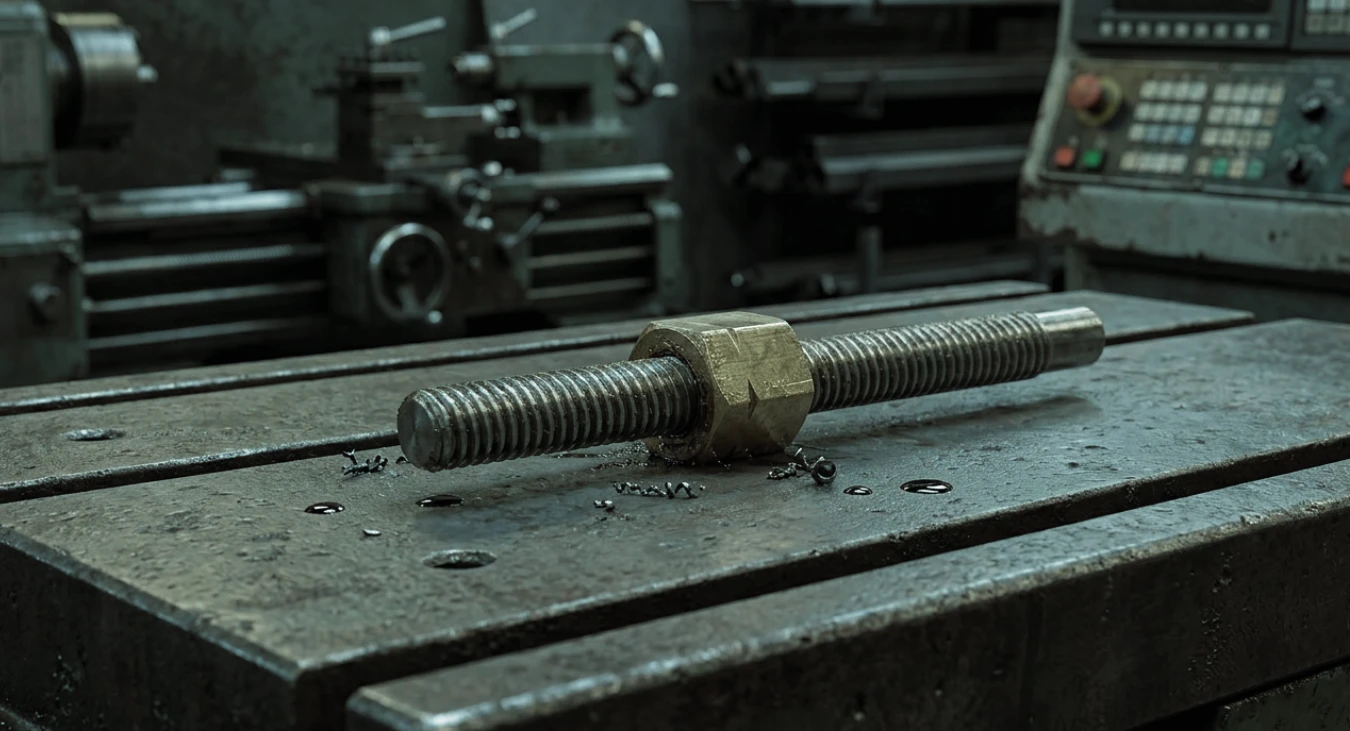

Skok śruby napędowej oznacza przesuw liniowy po jednym pełnym obrocie śruby. Jeśli śruba ma skok 5 mm, to jeden obrót przesuwa nakrętkę albo element roboczy o 5 mm. Przy 20 obrotach przesuw wyniesie 100 mm, o ile układ nie traci ruchu na luzie, ugięciu, poślizgu albo błędach sterowania.
W tym tekście chodzi o śrubę napędową w mechanizmie liniowym, na przykład w maszynie, podnośniku, osi CNC, regulacji albo napędzie posuwu. Nie chodzi o śrubę napędową łodzi. To ważne, bo ta sama fraza bywa używana w dwóch zupełnie różnych tematach.
Co oznacza skok śruby napędowej?
Skok śruby napędowej mówi, o ile przesunie się nakrętka po jednym obrocie śruby. W mechanizmach liniowych jest to jeden z najważniejszych parametrów, bo bezpośrednio łączy ruch obrotowy silnika z ruchem prostoliniowym elementu roboczego.
Jeżeli śruba ma skok 2 mm, jeden obrót daje 2 mm przesuwu. Jeżeli ma skok 10 mm, jeden obrót daje 10 mm przesuwu. Przy tych samych obrotach większy skok oznacza szybszy ruch liniowy, ale nie zawsze lepszy napęd. Zmienia się też wymagany moment, rozdzielczość ruchu, luz, sprawność i zachowanie układu pod obciążeniem.
Skok a przesuw na obrót
Najprostsza zależność wygląda tak: przesuw = liczba obrotów × skok śruby. Jeśli śruba ma skok 5 mm i wykona 20 obrotów, przesuw wyniesie 100 mm. Jeśli ta sama śruba wykona 200 obrotów na minutę, teoretyczna prędkość liniowa wyniesie 1000 mm/min.
To jest jednak wynik geometryczny. W realnej maszynie dochodzą jeszcze luzy, sprężystość elementów, sprawność mechanizmu, obciążenie, jakość nakrętki, smarowanie i sterowanie silnikiem. Dlatego w osi maszyny sama wartość skoku nie wystarcza do oceny dokładności pozycjonowania.
Skok, prędkość i siła – zależność praktyczna
Większy skok śruby daje większy przesuw przy tych samych obrotach. To przydaje się tam, gdzie ważna jest szybkość ruchu, na przykład w długiej osi przesuwu albo prostym napędzie liniowym. Ceną może być większe wymaganie wobec momentu napędowego i mniejsza rozdzielczość ruchu na jeden obrót silnika.
Mniejszy skok zwykle ułatwia uzyskanie wolniejszego, bardziej kontrolowanego ruchu. Przy silniku krokowym albo serwonapędzie jeden obrót zostaje podzielony na mniejszy przesuw liniowy, więc łatwiej uzyskać drobniejszy krok pozycjonowania. Nie oznacza to automatycznie idealnej dokładności, bo luz osiowy, jakość śruby i sztywność układu nadal mają znaczenie.
Śruba trapezowa, kulowa i zwykły gwint – czego nie mylić?
Śruba trapezowa jest prosta, odporna i często stosowana w mechanizmach regulacyjnych, podnośnikach oraz mniej dynamicznych napędach. Ma większe tarcie niż śruba kulowa, ale w wielu układach to nie wada, bo może pomagać w samohamowności.
Śruba kulowa pracuje inaczej. Dzięki elementom tocznym ma większą sprawność, mniejszy opór ruchu i lepiej nadaje się do precyzyjnych oraz dynamicznych napędów liniowych. W zamian zwykle wymaga dokładniejszego doboru, lepszego montażu i zabezpieczenia przed zanieczyszczeniami.
Nie każdy zwykły gwint metryczny jest dobrą śrubą napędową. Gwint złączny projektuje się głównie do łączenia elementów, a nie do wielokrotnego, płynnego przenoszenia ruchu. W mechanizmach napędowych ważne są skok, sprawność, zużycie, smarowanie, luz i trwałość współpracy śruby z nakrętką.
Trzeba też odróżnić skok od podziałki. W prostym, jednozwojnym gwincie skok i podziałka mogą być sobie równe. Przy gwintach wielokrotnych skok, czyli przesuw na obrót, jest większy niż odległość między sąsiednimi zwojami, bo śruba ma kilka początków gwintu.
Prosty przykład obliczenia przesuwu
Załóżmy, że śruba napędowa ma skok 5 mm, a silnik wykonuje 200 obrotów na minutę. Teoretyczny przesuw wynosi wtedy 5 mm × 200, czyli 1000 mm/min. Jeśli ten sam napęd ma silnik krokowy 200 kroków na obrót, jeden pełny krok odpowiada 5 mm / 200, czyli 0,025 mm przesuwu bez mikrokroku.
Ten przykład dobrze pokazuje sens skoku. Większy skok przyspieszy przesuw, ale pogorszy rozdzielczość ruchu na jeden obrót. Mniejszy skok spowolni oś, ale da drobniejszy przesuw. W praktyce dobiera się więc nie „największy” albo „najmniejszy” skok, tylko taki, który pasuje do prędkości, siły, dokładności, momentu silnika i typu śruby.
