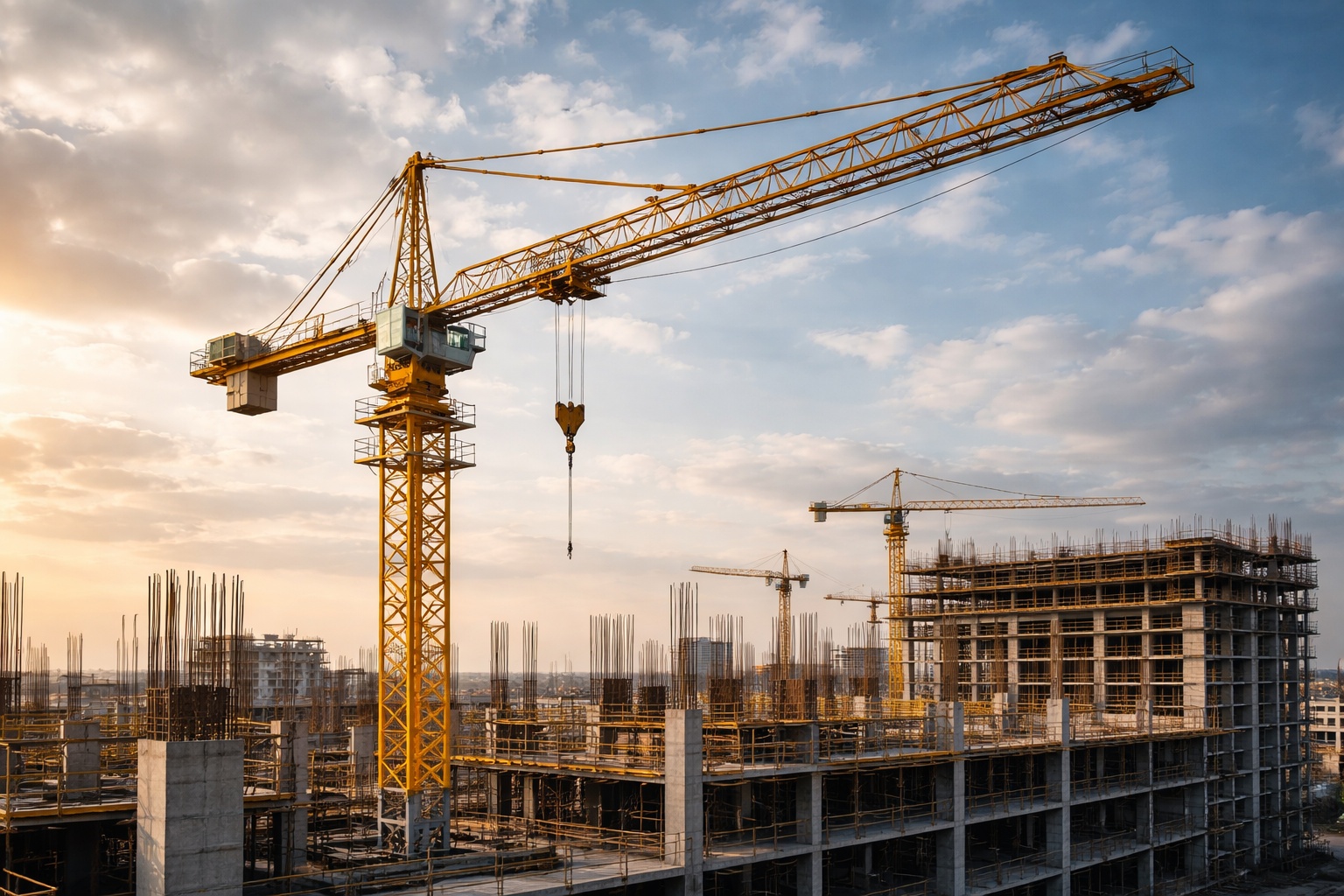

Żurawie wieżowe od lat stanowią podstawowy element organizacji robót przy inwestycjach kubaturowych, przemysłowych i infrastrukturalnych. Ich obecność na placu budowy często traktowana jest jako oczywistość, jednak w praktyce właśnie na etapie doboru i eksploatacji żurawia pojawia się wiele błędnych założeń technicznych. Najczęściej wynikają one z uproszczonego rozumienia pojęć takich jak udźwig, wysięg czy stabilność.
W tym artykule dowiesz się, jak w rzeczywistości należy interpretować parametry pracy żurawi wieżowych, dlaczego nie da się ich sprowadzić do jednej liczby oraz na co zwracać uwagę, aby uniknąć problemów na etapie realizacji. Tekst ma charakter merytoryczny i praktyczny, oparty na realiach pracy inżynierskiej, a nie na opisach katalogowych.
Żurawie wieżowe – udźwig – dlaczego nie istnieje jedna „maksymalna” wartość?
W żurawiach wieżowych udźwig nie jest cechą stałą, lecz funkcją kilku zmiennych, z których kluczową rolę odgrywa moment obciążający. Moment ten jest iloczynem masy podnoszonego ładunku oraz promienia roboczego, czyli odległości haka od osi obrotu żurawia. Oznacza to, że ta sama masa ładunku może być bezpieczna w jednym położeniu, a całkowicie niedopuszczalna w innym.
Z tego powodu producenci nie ograniczają się do podawania jednej wartości udźwigu, lecz udostępniają tabele udźwigu (load charts). Tabele te precyzyjnie określają, jaki ciężar może być podnoszony przy danym promieniu roboczym oraz konkretnej konfiguracji żurawia. W praktyce pokazują one gwałtowny spadek dopuszczalnego udźwigu wraz ze wzrostem promienia, szczególnie w końcowej części wysięgnika.
Istotną rolę odgrywają również systemy ograniczające, takie jak ograniczniki momentu lub udźwigu. Ich zadaniem nie jest „ułatwienie pracy operatorowi”, lecz fizyczne wymuszenie pracy w granicach dopuszczalnych parametrów. Próby obchodzenia tych zabezpieczeń prowadzą bezpośrednio do utraty kontroli nad momentem obciążającym, co stanowi jedno z największych zagrożeń w eksploatacji żurawi wieżowych.
Wysięg i geometria pracy – jak zasięg wpływa na realne możliwości podnoszenia?
Wysięg żurawia wieżowego jest jednym z parametrów, który w największym stopniu wpływa na organizację robót. Im większy zasięg, tym większy obszar placu budowy może być obsługiwany bez przestawiania urządzenia. Z punktu widzenia statyki oznacza to jednak wzrost momentów działających na konstrukcję.
Każdy dodatkowy metr wysięgnika powoduje zwiększenie ramienia działania sił, co automatycznie ogranicza dopuszczalny ciężar ładunku. W praktyce oznacza to, że żurawie o dużym wysięgu mają bardzo ograniczone możliwości podnoszenia ciężkich elementów na krańcach pracy, nawet jeśli nominalnie są to maszyny o dużym udźwigu.
Warto również pamiętać, że rzeczywisty promień roboczy rzadko jest wartością stałą. Podczas podnoszenia ładunku hak porusza się w przestrzeni, a jego odległość od osi obrotu zmienia się w trakcie operacji. Różnice rzędu kilku metrów mogą mieć istotny wpływ na dopuszczalny udźwig, zwłaszcza przy pracy blisko granic tabeli.
Na nośność wpływają także elementy często pomijane w uproszczonych analizach, takie jak masa osprzętu linowego, liczba lin nośnych czy wysokość wolnostojąca żurawia. Każda zmiana konfiguracji powinna być traktowana jako zmiana warunków pracy i weryfikowana w odniesieniu do dokumentacji technicznej.
Stabilność żurawia wieżowego jako wynik działania całego układu
Stabilność żurawia wieżowego nie jest parametrem przypisanym wyłącznie do maszyny. Jest ona wynikiem współpracy wielu elementów, które razem tworzą układ nośny zdolny do przenoszenia obciążeń statycznych i dynamicznych.
Stabilność globalna i warunki posadowienia
Podstawowym warunkiem stabilnej pracy żurawia jest odpowiednie posadowienie. Fundament oraz grunt, na którym został wykonany, przejmują wszystkie siły i momenty przekazywane przez konstrukcję. Niedostateczna nośność podłoża, brak właściwego zagęszczenia czy problemy z odwodnieniem mogą prowadzić do utraty stabilności nawet przy pracy zgodnej z tabelą udźwigu.
W dokumentacji technicznej producenci określają obciążenia przekazywane na fundament w różnych stanach pracy, takich jak normalna eksploatacja, postój czy montaż. Często okazuje się, że najbardziej niekorzystne obciążenia występują nie podczas podnoszenia maksymalnego ładunku, lecz w specyficznych kombinacjach obciążeń i oddziaływań środowiskowych.
Zakotwienia i oddziaływania dynamiczne
W przypadku wysokich obiektów żurawie są często kotwione do konstrukcji budynku. Takie rozwiązanie zmienia schemat statyczny całego układu i powoduje przenoszenie sił na elementy konstrukcyjne obiektu. Wymaga to nie tylko poprawnego zaprojektowania, ale również stałej kontroli technicznej połączeń.
Dodatkowym czynnikiem wpływającym na stabilność są oddziaływania dynamiczne, w tym wiatr. W wielu przypadkach to właśnie warunki wiatrowe decydują o konieczności przerwania pracy lub przejścia w stan postoju. Stabilność żurawia należy więc analizować nie tylko w kontekście obciążeń roboczych, ale także w odniesieniu do zmiennych warunków atmosferycznych.
Praca w granicach tabeli a rzeczywiste bezpieczeństwo
Jednym z najczęstszych błędów popełnianych na budowie jest utożsamianie pracy „zgodnie z tabelą” z pełnym bezpieczeństwem. Tabele udźwigu zakładają określone warunki brzegowe, które nie zawsze są spełnione w rzeczywistości. Zmiany warunków gruntowych, osiadanie fundamentu czy pogorszenie pogody mogą w istotny sposób wpłynąć na stabilność całego układu.
W praktyce wiele incydentów z udziałem żurawi wieżowych wynika nie z przekroczenia udźwigu, lecz z niedoszacowania wpływu otoczenia. Brak bieżącej oceny warunków lokalnych i zbyt duże zaufanie do wartości katalogowych prowadzą do pracy na granicy bezpieczeństwa. Dlatego eksploatacja żurawia powinna być traktowana jako proces dynamiczny, wymagający ciągłej kontroli i dostosowywania założeń do aktualnych warunków na placu budowy.
Dokumentacja techniczna i procedury jako element zarządzania ryzykiem
W profesjonalnie prowadzonych inwestycjach dokumentacja techniczna żurawia pełni rolę podstawowego narzędzia kontroli. Tabele udźwigu, instrukcje producenta oraz procedury operacyjne powinny być realnie wykorzystywane, a nie jedynie przechowywane w dokumentacji budowy.
Kluczowe znaczenie ma planowanie podnoszeń, czyli świadome określenie promieni roboczych, sekwencji operacji oraz konfiguracji żurawia. Takie podejście pozwala ograniczyć pracę w strefach granicznych i zmniejszyć ryzyko błędów wynikających z improwizacji.
Ograniczniki, procedury pracy przy wietrze oraz zasady postoju są integralną częścią systemu bezpieczeństwa. Ich przestrzeganie nie spowalnia realizacji inwestycji, lecz stabilizuje proces i redukuje ryzyko kosztownych przestojów lub zdarzeń niebezpiecznych.
Sprawdź artykuł: Branża metalurgiczna w polskiej gospodarce i przemyśle
FAQ – najczęściej pojawiające się pytania o żurawie wieżowe
Nie. Maksymalny udźwig dotyczy zwykle pracy przy minimalnym promieniu roboczym. Wraz ze wzrostem wysięgu dopuszczalny ciężar znacząco maleje.
Ponieważ moment obciążający rośnie proporcjonalnie do promienia. Nawet niewielka zmiana położenia ładunku może spowodować przekroczenie dopuszczalnych wartości.
Nie. Stabilność jest wynikiem współpracy żurawia, fundamentu, warunków gruntowych, zakotwień oraz oddziaływań środowiskowych.
Tylko wtedy, gdy spełnione są wszystkie założenia, na których oparto tabelę, w tym warunki posadowienia i otoczenia.
Podsumowanie
Żurawie wieżowe są zaawansowanymi urządzeniami inżynierskimi, których bezpieczna eksploatacja wymaga zrozumienia zależności między udźwigiem, wysięgiem i stabilnością. Sprowadzenie tych parametrów do pojedynczych liczb prowadzi do uproszczeń i błędnych decyzji. W praktyce to właśnie świadome planowanie, analiza warunków lokalnych i konsekwentne stosowanie dokumentacji technicznej decydują o bezpiecznej i efektywnej pracy żurawia na placu budowy.
