Het meten van stroomsterkte en spanning is één van de basiswerkzaamheden in de elektrotechniek, elektronica en industrieel onderhoud, en tegelijk één van de meest fout uitgevoerde. Meetfouten komen tegenwoordig zelden door een gebrek aan apparatuur, maar door een verkeerde interpretatie van meetprincipes, een onjuiste aansluiting van de meter of het onderschatten van veiligheid. In de industriële praktijk leidt dat niet alleen tot een foutieve meetwaarde, maar ook tot beschadiging van meetapparatuur of een reëel risico voor mensen.
In dit artikel leg ik uit wat het meten van spanning en stroom in de praktijk betekent, hoe je dat correct doet met verschillende methoden, wanneer je welke aanpak kiest en waarom veiligheidsnormen vaak belangrijker zijn dan alleen het meetbereik van de meter.
Het verschil tussen spanningsmeting en stroommeting
Spanning en stroomsterkte hangen nauw samen, maar je meet ze op een totaal andere manier. Spanning beschrijft het potentiaalverschil tussen twee punten in een circuit en wordt daarom altijd parallel aan een component of een deel van de installatie gemeten. Een voltmeter moet een zeer hoge ingangsweerstand hebben, zodat hij het circuit niet belast en de meting niet beïnvloedt.
Stroomsterkte beschrijft de ladingsstroom door een bepaald pad en vereist per definitie een seriemeting. Een ampèremeter wordt onderdeel van het circuit waar de stroom doorheen loopt, waardoor de interne weerstand zo klein mogelijk moet zijn. Juist dit verschil veroorzaakt de meest voorkomende praktijkfout: een meter die op stroommeting staat parallel op een spanningsbron aansluiten leidt tot een kortsluiting via de meter.
Spanningsmeting in installatie- en industriële praktijk

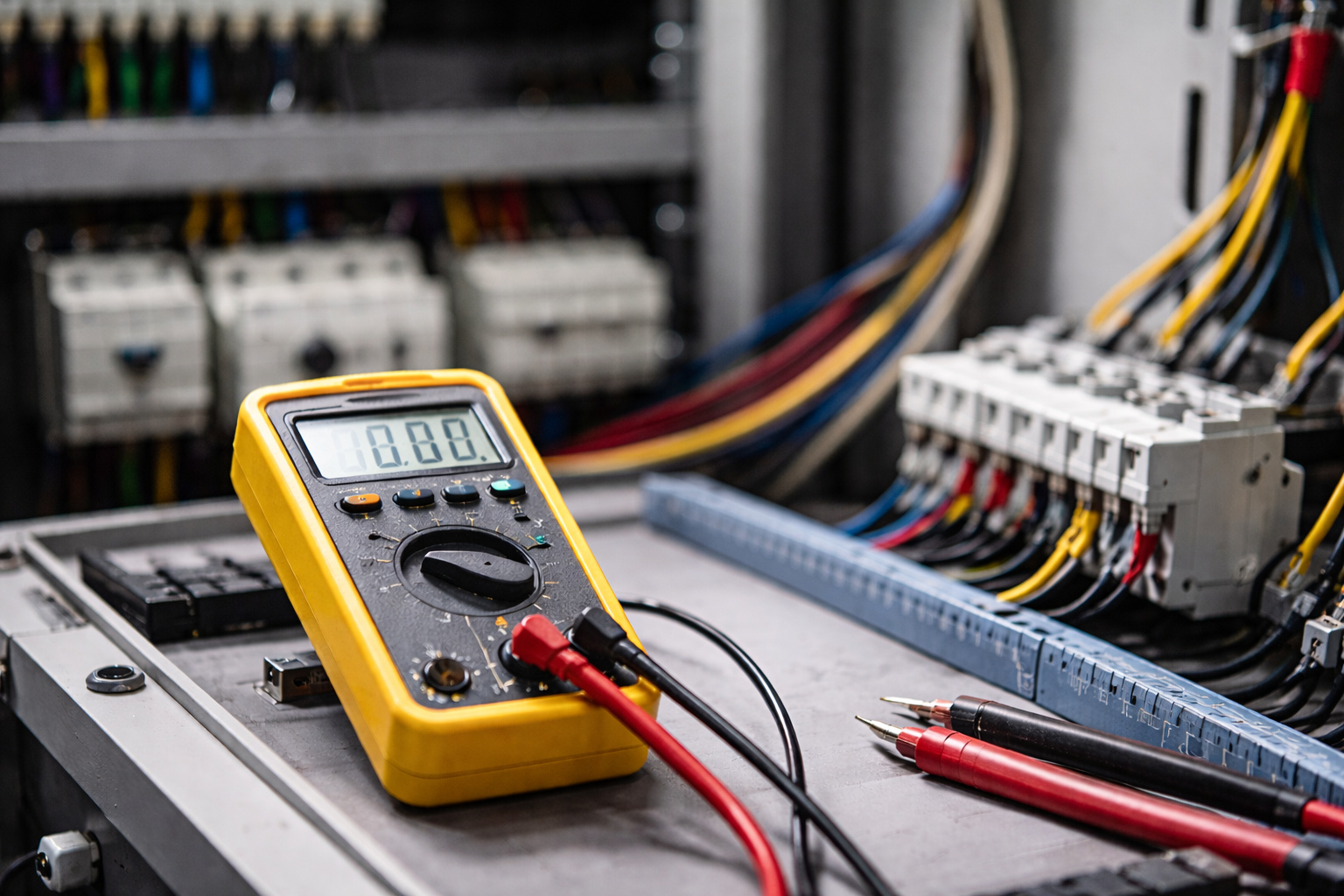

Voor spanningsmeting worden meestal digitale multimeters gebruikt. In laagspanningsinstallaties en consumentenelektronica is dat doorgaans voldoende, mits de meter de juiste overspanningscategorie heeft. Alleen een bereiksaanduiding, bijvoorbeeld 600 V, is geen veiligheidsgarantie. Doorslaggevend is de weerstand tegen transiënten en de energie van overspanningen op de meetlocatie.
In industriële elektronica gaat spanningsmeting vaak verder dan alleen de effectieve waarde. Bij schakelende voedingen, frequentieregelaars en aandrijvingen worden tijdsverlopen, spanningspieken en rimpel relevant. In zulke gevallen gebruik je oscilloscopen en differentiële probes, zodat je veilig kunt meten zonder risico op een massa-kortsluiting of schade aan het circuit.
Klassieke methoden voor het meten van stroom
De eenvoudigste methode om stroom te meten is een ampèremeter in serie opnemen in het circuit. Dit werkt goed bij kleine stromen en servicemetingen, maar kan in industriële installaties onhandig zijn. Het onderbreken van een voedingspad betekent stilstand en verhoogt het risico op fouten bij het opnieuw aansluiten.
In vermogenselektronica worden daarom vaak shuntweerstanden gebruikt. De stroom wordt dan indirect bepaald door de spanningsval over een bekende weerstand te meten en de stroom via de wet van Ohm te berekenen. Dit is goedkoop en zeer nauwkeurig, maar veroorzaakt vermogensverlies en vraagt om correcte meetbedrading. Anders kunnen opwarming en spanningsvallen in geleiders tot merkbare meetfouten leiden.
Contactloos stroom meten – Hall-sensoren en stroomtangen
In veel industriële toepassingen is het essentieel om stroom te meten zonder het circuit te onderbreken. Dan komen Hall-sensoren en stroomtangen in beeld. Hall-sensoren reageren op het magnetische veld dat door een stroom wordt opgewekt en maken het mogelijk om zowel wisselstroom als gelijkstroom te meten, met galvanische scheiding.
Stroomtangen zijn bijzonder populair bij storingsdiagnose en onderhoud. Je klemt de tang om één enkele geleider en leest de stroom af zonder het circuit te openen. Let er wel op dat klassieke stroomtangen zonder Hall-sensor alleen wisselstroom meten. Bij DC-systemen is dat een veelvoorkomende bron van misverstanden.
Meetveiligheid en het belang van CAT-categorieën
Eén van de meest genegeerde aspecten van het meten van stroom en spanning is veiligheid. De norm IEC 61010 definieert meetcategorieën CAT I, CAT II, CAT III en CAT IV, die aangeven welke overspanningstransiënten een meter kan weerstaan afhankelijk van de meetlocatie. Meten aan een stopcontact en meten in een verdeelkast zijn energetisch totaal verschillende situaties, ook als de nominale spanning gelijk is.
In de praktijk betekent dit dat een laboratoriummeter met een bereik van 600 V volledig ongeschikt kan zijn voor werk in industriële verdeelinrichtingen. Daar telt niet alleen de maximale spanning, maar vooral de mogelijkheid om hoog-energetische impulsen veilig te doorstaan.
De meest voorkomende meetfouten
Veelgemaakte fouten zijn het aansluiten van meetpennen op de verkeerde ingangen van de meter en het meten van spanning terwijl de meter op een stroombereik staat. Even vaak gaat het mis door het onderschatten van de stroom en het overschrijden van het meetbereik of het doorbranden van de zekering in de meter. In vermogenselektronica zie je daarnaast fouten door een onjuiste montage van shunts en het niet meenemen van temperatuureffecten.
Al deze situaties hebben één gemeenschappelijke factor: het ontbreken van het besef dat een meting onderdeel wordt van het circuit, en geen neutrale “kijkfunctie” is.
Samenvatting
Het meten van stroomsterkte en spanning is de basis voor het werk van elke elektricien, elektronicus en automatiseringsspecialist, maar correct meten vraagt meer dan alleen een meter “even” aansluiten. De aansluitwijze, de keuze van de meetmethode en het besef van risico’s door de energie in de installatie zijn bepalend. Wie het verschil begrijpt tussen spannings- en stroommeting en de juiste methoden toepast, krijgt niet alleen betrouwbare meetwaarden, maar werkt vooral veilig en professioneel.
