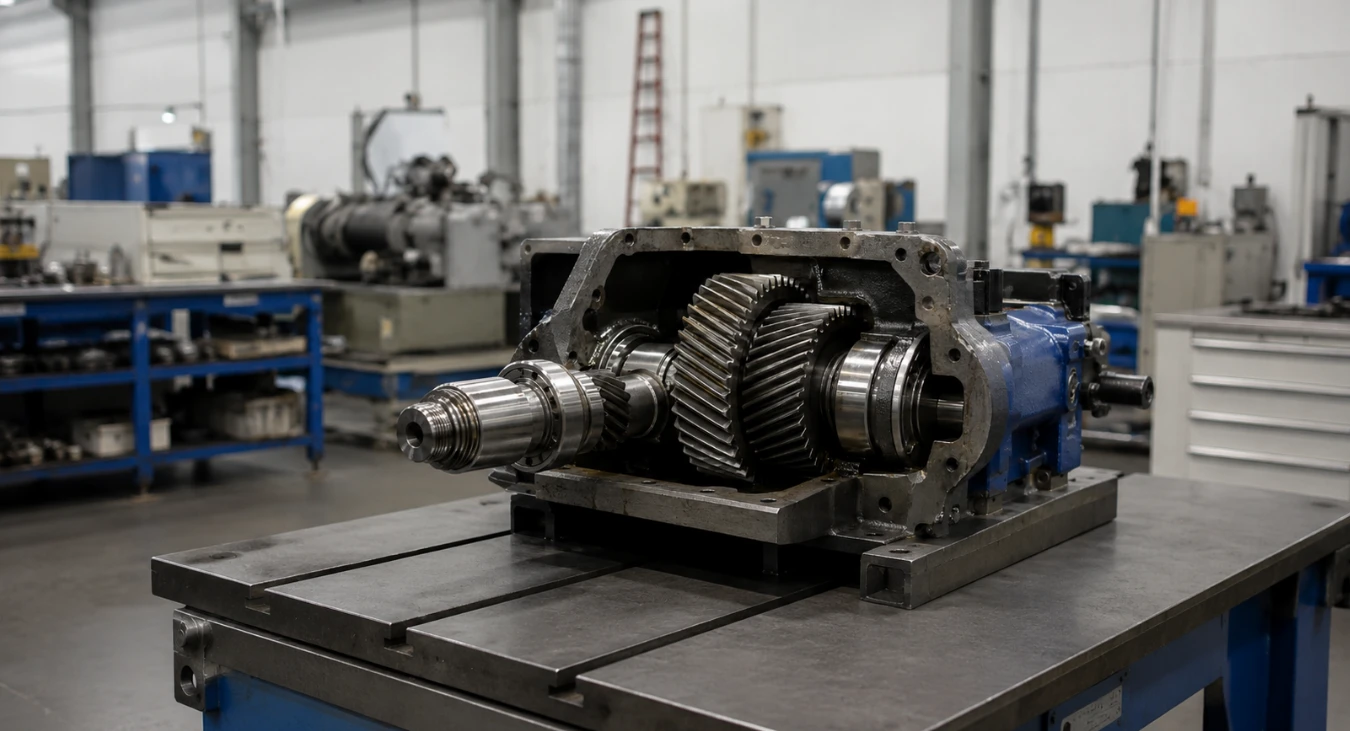

Koła zębate o zębach skośnych zwykle pracują ciszej i płynniej niż koła o zębach prostych. Wynika to z innego sposobu zazębienia: obciążenie nie pojawia się tak gwałtownie na całej szerokości zęba, tylko przechodzi łagodniej między kolejnymi fragmentami uzębienia. Przy większych prędkościach obrotowych daje to spokojniejszą pracę przekładni.
Nie oznacza to jednak, że koło skośne jest automatycznie lepsze. Pochylenie zębów generuje siłę osiową, którą muszą przejąć wał, łożyska i obudowa przekładni. W praktyce jest to kompromis: lepsza kultura pracy w zamian za większe wymagania wobec łożyskowania, smarowania i dokładności montażu.
Czym różnią się zęby skośne od prostych?
W kole zębatym prostym zęby są ustawione równolegle do osi koła. Gdy dwa takie koła pracują razem, kontakt między zębami jest bardziej bezpośredni. Przy małych prędkościach i prostych mechanizmach nie musi to przeszkadzać, ale przy szybszej pracy może zwiększać hałas i drgania.
W kole skośnym zęby są ustawione pod kątem do osi koła. Dzięki temu para zębów nie obciąża się tak gwałtownie jak w prostym uzębieniu. Przekładnia może pracować spokojniej, szczególnie gdy jest dobrze wykonana, poprawnie ustawiona i właściwie smarowana.
Ta zmiana geometrii ma jednak konsekwencję. Przy zębach prostych główne siły działają stycznie i promieniowo. Przy zębach skośnych dochodzi jeszcze składowa osiowa, czyli siła próbująca przesunąć koło wzdłuż wału.
Dlaczego przekładnia skośna może być cichsza?
W przekładni skośnej często jednocześnie współpracuje większa część linii zęba niż w prostym uzębieniu. Mówiąc prościej: obciążenie łatwiej rozłożyć na kontakt, który nie jest tak „uderzeniowy”. To właśnie poprawia płynność pracy i ogranicza hałas przy większych prędkościach.
Ma to znaczenie w reduktorach, napędach maszyn, przekładniach pracujących długo oraz tam, gdzie hałas jest realnym problemem eksploatacyjnym. Przy tym samym gabarycie koło skośne może korzystniej przenosić obciążenie, ale sam moment obrotowy w napędzie nadal musi przejść przez realne zazębienie, wał, łożyska i obudowę.
Cichsza praca nie jest gwarantowana samym typem uzębienia. Źle wykonana, zużyta, źle nasmarowana albo źle ustawiona przekładnia skośna też będzie hałasować. Geometria pomaga, ale nie zastępuje dokładności wykonania, właściwego luzu, dobrego smarowania i sztywnej obudowy.
| Cecha | Koło zębate proste | Koło zębate skośne | Komentarz praktyczny |
|---|---|---|---|
| Sposób zazębienia | bardziej bezpośredni kontakt zębów | łagodniejsze wejście zęba w pracę | skośne uzębienie zwykle poprawia kulturę pracy |
| Hałas | często większy przy wyższych prędkościach | zwykle niższy przy poprawnym wykonaniu | hałas zależy też od luzu, smarowania, obudowy i jakości zębów |
| Siła osiowa | praktycznie brak siły osiowej od uzębienia | występuje siła wzdłuż osi wału | to główny koszt konstrukcyjny kół skośnych |
| Łożyskowanie | prostsze | wymaga przejęcia obciążeń osiowych | łożyska i obudowa muszą być dobrane do kierunku sił |
| Produkcja i montaż | zwykle prostsze | bardziej wymagające | większe znaczenie ma dokładność ustawienia przekładni |
| Typowe zastosowanie | proste napędy, niższe prędkości, mechanizmy pomocnicze | reduktory, napędy wymagające cichszej i płynniejszej pracy | wybór zależy od wymagań układu, nie od samej nośności koła |
Siły osiowe i obciążenie łożysk
Najważniejsze ograniczenie kół skośnych to siła osiowa. Ponieważ ząb jest pochylony, część siły przenoszonej przez zazębienie działa wzdłuż wału. Przekładnia nie tylko obraca koła, ale też próbuje przesunąć je osiowo.
Jeżeli konstrukcja nie jest na to przygotowana, pojawiają się problemy: grzanie łożysk, przyspieszone zużycie, przesunięcia wału, zmiana luzu w zazębieniu i dodatkowy hałas. Przy małym mechanizmie może to wyglądać jak drobna niedogodność. Przy większej przekładni przemysłowej to już poważny błąd konstrukcyjny.
Dlatego przy kołach skośnych trzeba myśleć o łożyskach, sztywności wału i obudowy. Samo koło może być dobrane poprawnie pod moment, ale jeśli układ nie przejmie siły osiowej, przekładnia nie będzie pracowała stabilnie.
Gdzie koła skośne mają sens?
Koła skośne mają sens tam, gdzie liczy się płynność pracy, ograniczenie hałasu i stabilne przenoszenie obciążenia. Dlatego często spotyka się je w reduktorach, napędach maszyn, przekładniach pracujących długo oraz w układach, w których zbyt głośna praca kół prostych byłaby problemem.
Dobrze sprawdzają się także przy większych prędkościach obrotowych, ale tylko wtedy, gdy reszta przekładni jest wykonana pod takie warunki. Przy skośnym uzębieniu błędy montażowe, słabe smarowanie, zbyt mała sztywność obudowy albo niewłaściwe łożyskowanie potrafią szybko wrócić jako hałas, grzanie i zużycie.
Warto więc patrzeć na koło skośne jako na część całego układu. Jego przewaga pojawia się dopiero wtedy, gdy wał, łożyska, obudowa, smarowanie i ustawienie kół pasują do geometrii uzębienia.
Kiedy prostsze koło zębate będzie praktyczniejsze?
Koło zębate proste nadal ma dużo sensu w prostych, wolniejszych i mniej wymagających mechanizmach. Jest łatwiejsze do wykonania, prostsze w montażu i nie generuje osiowego obciążenia od samego uzębienia. To upraszcza łożyskowanie i całą konstrukcję.
Jeżeli napęd pracuje wolno, hałas nie jest krytyczny, a obciążenia są umiarkowane, koło proste może być praktyczniejsze. Mniej elementów trzeba wtedy projektować „dookoła” problemu siły osiowej. Serwis też bywa prostszy, bo układ jest bardziej przewidywalny.
Koła skośne warto wybierać wtedy, gdy ich zalety naprawdę są potrzebne. Jeśli głównym wymaganiem jest tania, prosta i łatwa w utrzymaniu przekładnia, uzębienie proste może wygrać. Jeśli potrzebna jest cichsza, płynniejsza praca przy większej prędkości albo większej kulturze pracy napędu, koło skośne zaczyna mieć przewagę.
Najprostsza zasada jest taka: koła skośne poprawiają płynność pracy przekładni, ale dokładają siłę osiową. Wybór między kołem prostym a skośnym nie jest więc wyborem „gorsze albo lepsze”, tylko decyzją, który kompromis pasuje do konkretnego napędu.
