Mostek prostowniczy to jeden z tych elementów, które rzadko przyciągają uwagę, dopóki urządzenie nie przestaje działać. Gdy zasilacz wybija bezpiecznik, napięcie wyjściowe „pływa” albo pojawiają się duże tętnienia, bardzo często problem leży właśnie w prostowaniu napięcia. Umiejętność szybkiego i poprawnego sprawdzenia mostka prostowniczego pozwala skrócić diagnostykę z godzin do kilku minut.
W praktyce sprawdzenie mostka nie wymaga specjalistycznego sprzętu ani skomplikowanych procedur. Wystarczy podstawowy multimetr, znajomość logiki działania diod oraz świadomość kilku typowych pułapek, które potrafią dać fałszywe wyniki pomiarów.
Jak działa mostek prostowniczy i co faktycznie w nim mierzymy?
Mostek prostowniczy składa się z czterech diod połączonych w układ Graetza. Jego zadaniem jest zamiana napięcia przemiennego na napięcie stałe pulsujące, niezależnie od polaryzacji półokresu. W praktyce oznacza to, że podczas każdego półokresu dwie diody przewodzą, a dwie pozostają spolaryzowane zaporowo.
Podczas diagnostyki nie sprawdzasz „mostka jako całości”, tylko każdą z czterech diod osobno. Multimetr w trybie testu diod podaje niewielki prąd testowy i mierzy spadek napięcia na złączu półprzewodnikowym. To pozwala szybko wykryć zwarcie, przerwę lub nieprawidłowe przewodzenie w obu kierunkach.
Przygotowanie do pomiaru – bezpieczeństwo przede wszystkim
Zanim przyłożysz końcówki miernika, musisz upewnić się, że układ jest całkowicie odłączony od zasilania. W zasilaczach i urządzeniach sieciowych kluczowe znaczenie ma kondensator filtrujący po stronie DC, który potrafi utrzymywać napięcie jeszcze długo po odłączeniu wtyczki.
Zawsze sprawdź napięcie na kondensatorze i w razie potrzeby rozładuj go w sposób kontrolowany, najlepiej przez rezystor. Zwarcie śrubokrętem może uszkodzić ścieżki, mostek lub sam kondensator, a dodatkowo generuje niepotrzebne impulsy prądowe.

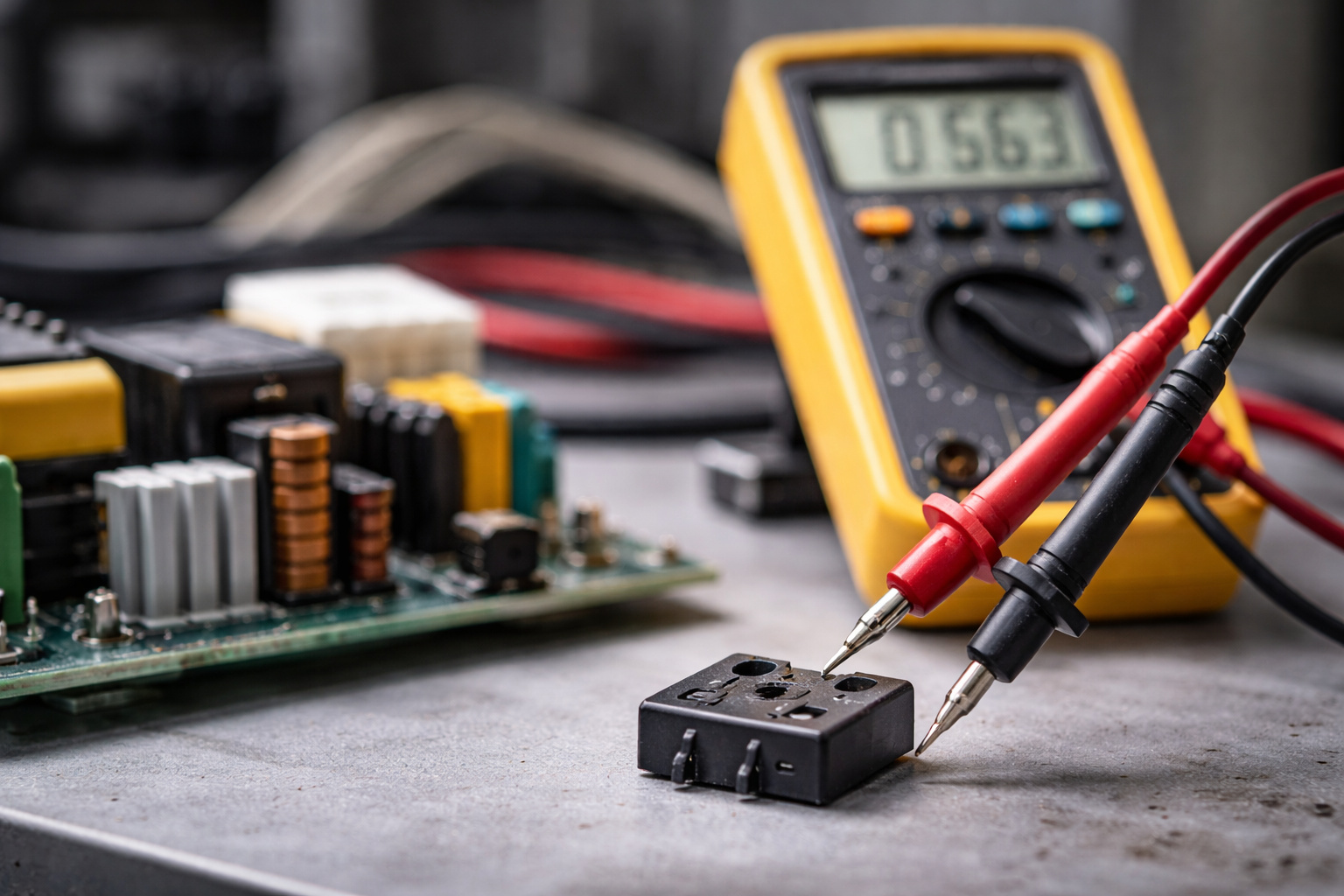

Sprawdzanie mostka prostowniczego multimetrem – metoda podstawowa
Najpewniejszą metodą diagnostyki jest użycie funkcji testu diod w multimetrze. Ustaw miernik w tym trybie i zidentyfikuj wyprowadzenia mostka: dwa oznaczone symbolem „~” (wejścia AC), jedno „+” oraz jedno „–”.
Pomiary wykonuj według logicznej sekwencji:
- sprawdź przewodzenie od każdego wejścia AC do wyjścia „+”,
- sprawdź przewodzenie od wyjścia „–” do każdego wejścia AC,
- po każdej próbie odwróć polaryzację sond i upewnij się, że dioda blokuje przepływ prądu.
Każda sprawna dioda powinna przewodzić tylko w jednym kierunku. Spadek napięcia zależy od typu diody i miernika, ale kluczowe jest zachowanie asymetrii: przewodzenie w jedną stronę i brak przewodzenia w drugą.
Interpretacja wyników – co oznaczają konkretne odczyty?
Jeżeli multimetr pokazuje bardzo niski spadek napięcia lub sygnał ciągłości w obu kierunkach, masz do czynienia ze zwarciem diody. To najczęstszy przypadek po przeciążeniu lub przegrzaniu mostka i zwykle prowadzi do przepalania bezpiecznika po włączeniu urządzenia.
Jeżeli w obu kierunkach widzisz brak przewodzenia, dioda jest przerwana. Taki mostek może powodować spadek napięcia wyjściowego, silne tętnienia albo pracę zasilacza tylko na jednej połówce sinusoidy. Różnice w odczytach pomiędzy poszczególnymi gałęziami mostka również powinny wzbudzić czujność – symetria pomiarów jest tu kluczowa.
Pomiar mostka w układzie a pomiar po wylutowaniu
W idealnych warunkach mostek sprawdza się po całkowitym odizolowaniu od reszty układu. W praktyce serwisowej często wykonuje się pomiary „w układzie”, co bywa mylące. Równoległe elementy, takie jak kondensatory, rezystory rozładowujące czy układy PFC, mogą wpływać na wskazania multimetru.
Jeżeli wynik pomiaru budzi wątpliwości, najlepszym rozwiązaniem jest wylutowanie mostka lub przynajmniej odłączenie jednej z jego nóżek. To pozwala jednoznacznie potwierdzić jego stan bez zgadywania, czy odczyt nie pochodzi z innej gałęzi obwodu.
Objawy uszkodzonego mostka w działającym urządzeniu
Nie zawsze uszkodzony mostek objawia się całkowitym brakiem działania. Często symptomy są bardziej subtelne. Do typowych należą zwiększone tętnienia napięcia wyjściowego, nadmierne nagrzewanie się mostka, buczenie transformatora lub niestabilna praca pod obciążeniem.
W skrajnych przypadkach zwarcie w mostku powoduje natychmiastowe zadziałanie zabezpieczeń lub przepalenie bezpiecznika zaraz po włączeniu zasilania. Takie objawy powinny zawsze kierować diagnostykę w stronę prostowania napięcia.
Podsumowanie
Sprawdzenie mostka prostowniczego to jedna z podstawowych czynności diagnostycznych w elektronice i elektrotechnice. Poprawnie wykonany test multimetrem pozwala szybko odróżnić sprawny element od uszkodzonego i uniknąć wymiany części „na ślepo”. Kluczem jest zrozumienie, że mostek to cztery diody, a nie czarna skrzynka, oraz zachowanie zasad bezpieczeństwa przy pracy z układami zasilania.
FAQ – Jak sprawdzić mostek prostowniczy?
Najlepiej użyć funkcji testu diod i sprawdzić każdą z czterech diod osobno, mierząc przewodzenie w jedną stronę i blokadę w drugą. Pomiar wykonuj przy odłączonym zasilaniu i rozładowanych kondensatorach.
Sprawna dioda przewodzi tylko w jednym kierunku, a po odwróceniu sond nie pokazuje przewodzenia. Kluczowa jest symetria wyników między wszystkimi gałęziami mostka.
Tak, ale pomiar w układzie bywa zakłócony przez inne elementy, takie jak kondensatory czy układy PFC. Przy niejednoznacznym wyniku najlepiej odizolować mostek lub wyjąć go z obwodu.
Najczęściej są to przepalające się bezpieczniki, duże tętnienia napięcia wyjściowego, nagrzewanie się mostka lub niestabilna praca zasilacza pod obciążeniem.
Tak, uszkodzenie jednej diody powoduje pracę układu na półfali, co objawia się spadkiem napięcia, buczeniem transformatora i pogorszeniem parametrów zasilania.
