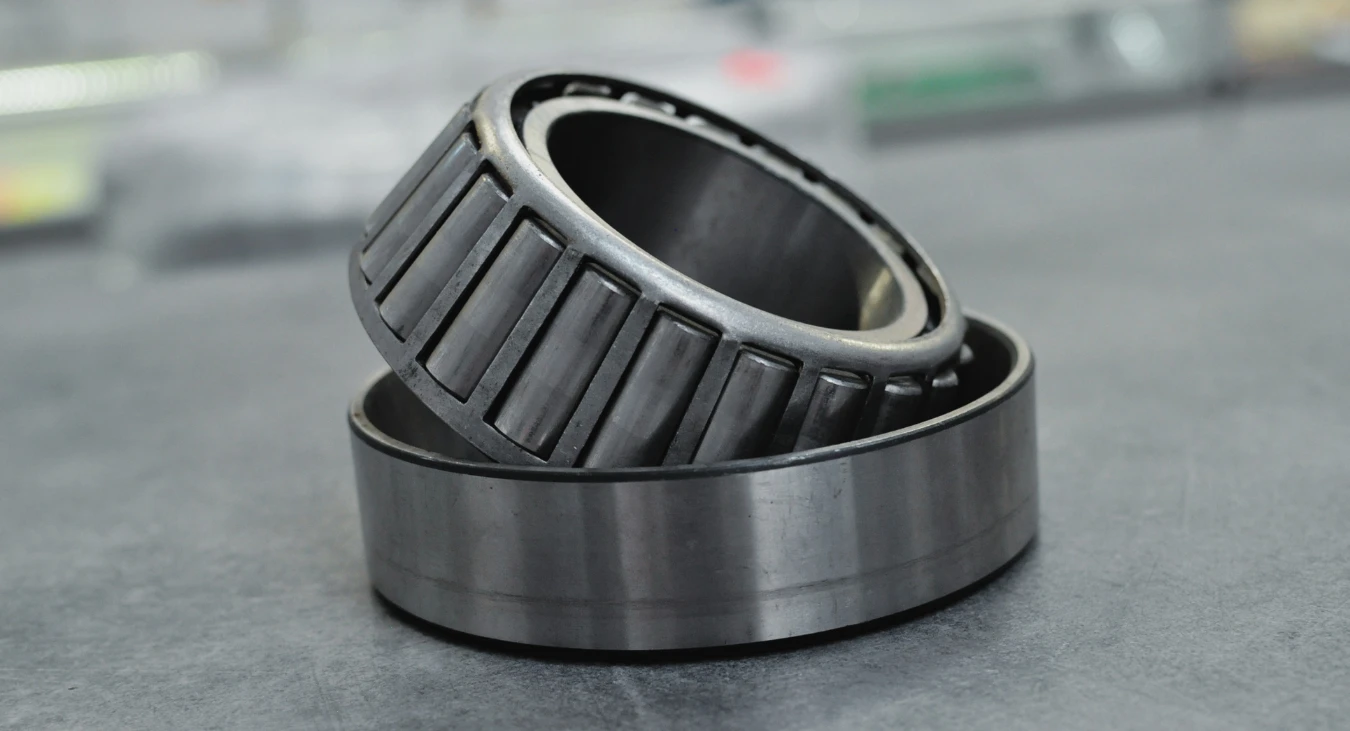

Gniazdo łożyska nie jest tylko otworem wykonanym pod średnicę z katalogu. Muszą zgadzać się pasowanie, okrągłość, walcowość, współosiowość, stan powierzchni, czoło oporowe, sztywność oprawy i sposób montażu. Jeśli po wymianie łożyska dalej pojawia się hałas, grzanie, luz albo szybkie zużycie, problem często leży nie w samym łożysku, tylko w wale, oprawie albo źle wykonanym gnieździe.
Najgorszy błąd to pomiar średnicy w jednym miejscu i uznanie, że temat jest zamknięty. Gniazdo może mieć poprawny wymiar nominalny, ale być lekko owalne, stożkowe, krzywe względem drugiego gniazda albo mieć powierzchnię, która po montażu nie utrzyma właściwego pasowania. Łożysko wtedy pracuje na kompromisie, a nie w warunkach, do których zostało zaprojektowane.
Gniazdo łożyska – co sprawdzić, gdy łożysko źle pracuje?
| Objaw | Możliwa przyczyna w gnieździe | Co sprawdzić pomiarem? | Komentarz praktyczny |
|---|---|---|---|
| Łożysko grzeje się po montażu | za ciasne pasowanie, spadek luzu wewnętrznego, przekoszenie pierścienia | średnicę gniazda w kilku przekrojach, współosiowość, bicie czoła oporowego | Nowe łożysko może być dobre, ale po osadzeniu ma za mały luz roboczy. |
| Słychać hałas lub nierówną pracę | owalność, stożkowatość, złe podparcie pierścienia, zdeformowana oprawa | okrągłość, walcowość, bicie promieniowe, stan powierzchni osadzenia | Pierścień łożyska potrafi odwzorować błąd kształtu gniazda. |
| Pojawia się luz po krótkiej pracy | za luźne pasowanie, zużyte lub wybite gniazdo, fretting | średnicę po demontażu, ślady ruchu pierścienia, chropowatość i zużycie powierzchni | Jeżeli pierścień pracuje w gnieździe, samo włożenie nowego łożyska zwykle nie rozwiąże problemu. |
| Na gnieździe widać brunatny nalot lub ślady tarcia | mikroruchy pierścienia, fretting, za mały wcisk lub zbyt słaba oprawa | ślady na powierzchni, średnicę, kształt gniazda i warunki obciążenia | Fretting często wygląda jak zabrudzenie, ale jest sygnałem ruchu na powierzchni pasowania. |
| Łożysko zużywa się szybciej po jednej stronie | brak współosiowości, krzywe czoło oporowe, przekoszenie przy montażu | współosiowość dwóch gniazd, prostopadłość czoła, ślady kontaktu na pierścieniu | Problem może wynikać z geometrii oprawy, a nie z jakości łożyska. |
| Pierścień obraca się w oprawie | zbyt luźne gniazdo, zła tolerancja, utrata wcisku po nagrzaniu | pasowanie w temperaturze pracy, średnicę gniazda, ślady pełzania pierścienia | Przy obciążeniu obwodowym luźne osadzenie szybko niszczy powierzchnię. |
| Po skręceniu oprawy łożysko zaczyna pracować gorzej | deformacja oprawy przez krzywą bazę lub nierówne dokręcenie | płaskość powierzchni pod oprawą, odkształcenie otworu po skręceniu, momenty dokręcania | Nawet poprawnie wykonany otwór może zmienić kształt po zamocowaniu oprawy. |
Pasowanie to nie tylko średnica z katalogu
Pasowanie łożyska zależy od tego, który pierścień jest obciążony obwodowo, jaki jest typ łożyska, jak duże są obciążenia, prędkość, temperatura pracy i wymagany luz wewnętrzny po montażu. Nie ma jednej tolerancji gniazda dobrej dla każdego węzła łożyskowego. Inaczej podchodzi się do lekkiego łożyskowania pomocniczego, inaczej do wału silnika, a jeszcze inaczej do szybkoobrotowego lub precyzyjnego układu.
Za luźne pasowanie pozwala pierścieniowi poruszać się względem powierzchni osadzenia. Wtedy pojawia się pełzanie, fretting, zużycie gniazda, drgania i grzanie. Z zewnątrz może to wyglądać tak, jakby łożysko było słabe albo źle nasmarowane, ale źródłem problemu jest brak stabilnego osadzenia.
Za ciasne pasowanie też jest problemem. Wcisk zmienia geometrię pierścienia i zmniejsza luz wewnętrzny łożyska. Jeśli luz po montażu stanie się zbyt mały, łożysko zaczyna pracować cieplej, rośnie tarcie, a w skrajnym przypadku może dojść do zatarcia. Dlatego dobór pasowania trzeba łączyć z luzem wewnętrznym, temperaturą i warunkami pracy, a nie traktować jako osobną tabelkę.
Geometria gniazda i powierzchnia osadzenia
Łożysko to element dokładny, ale jego pierścienie nie są nieskończenie sztywne. Po montażu mogą częściowo odwzorować błędy wału albo oprawy. Jeżeli gniazdo jest owalne, stożkowe albo ma lokalne przewężenie, pierścień nie pracuje tak, jak zakłada producent. Obciążenie nie rozkłada się równomiernie, rośnie temperatura, pojawia się hałas albo miejscowe zużycie.
Przy gnieździe trzeba patrzeć na średnicę, ale też na okrągłość, walcowość, bicie promieniowe, współosiowość i czoło oporowe. Czoło, o które opiera się pierścień, powinno prowadzić łożysko osiowo, a nie wymuszać przekoszenie. To szczególnie ważne, gdy w jednej obudowie pracują dwa łożyska i ich gniazda muszą trzymać wspólną oś.
Stan powierzchni również nie jest kosmetyką. Zbyt chropowata powierzchnia może zmienić rzeczywisty wcisk po montażu, bo wierzchołki nierówności ulegają odkształceniu albo wycieraniu. Zbyt zniszczona powierzchnia przyspiesza fretting i utrudnia utrzymanie stabilnego pasowania. Dlatego przy wykonywaniu takich elementów w obróbce CNC samo trafienie w średnicę nie wystarcza, jeśli geometria i powierzchnia są poza kontrolą.
Jak mierzyć gniazdo łożyska, żeby wynik miał sens?
Pomiar trzeba zaplanować tak, żeby wykryć nie tylko złą średnicę, ale też błąd kształtu. Gniazdo mierzy się w kilku przekrojach na długości i w kilku kierunkach. Dopiero wtedy widać, czy otwór jest rzeczywiście walcowy, czy ma owalność, stożkowatość, lokalne przewężenie albo ślady zużycia tylko po jednej stronie.
Przy większych oprawach warto wykonać pomiar także po skręceniu lub zamocowaniu elementu w warunkach zbliżonych do pracy. Sama oprawa może być poprawnie obrobiona luzem, ale po dokręceniu do krzywej podstawy albo po nierównym dociągnięciu śrub otwór zaczyna się deformować. To jest częsta przyczyna sytuacji, w której pomiar na stole wygląda dobrze, a łożysko w maszynie pracuje źle.
Kontrola przed montażem łożyska
- Średnica gniazda: mierzona w kilku miejscach, nie tylko jednym szybkim odczytem.
- Okrągłość i walcowość: szczególnie ważne przy oprawach regenerowanych albo po pracy z luźnym pierścieniem.
- Powierzchnia osadzenia: bez wybić, zadziorów, korozji, śladów pełzania i aktywnego frettingu.
- Czoło oporowe: prostopadłe do osi, czyste i bez uszkodzeń wymuszających przekoszenie pierścienia.
- Współosiowość: konieczna przy dwóch gniazdach w jednej obudowie albo układzie wał-oprawa.
- Promienie i przejścia przy odsadzeniu: nie mogą kolidować z fazą lub promieniem pierścienia łożyska.
- Zabezpieczenie osiowe: wcisk nie zastępuje nakrętki, pokrywy, pierścienia osadczego ani poprawnego oparcia, jeśli konstrukcja wymaga prowadzenia osiowego.
- Czystość montażu: drobny wiór, zadra albo brud pod pierścieniem potrafią wymusić lokalne przekoszenie.
Naprawa gniazda łożyska – kiedy ma sens?
Naprawa ma sens wtedy, gdy da się odtworzyć geometrię, pasowanie i sztywność osadzenia. Czasem będzie to tulejowanie i ponowna obróbka, czasem roztaczanie pod nadwymiar, czasem napawanie lub metalizacja z późniejszym obrobieniem. W prostych, wolnoobrotowych i mało obciążonych układach stosuje się także kleje montażowe, ale nie powinno się ich traktować jako uniwersalnej naprawy wybitego gniazda.
Jeżeli oprawa jest pęknięta, mocno zdeformowana, pracuje w wysokiej temperaturze, przenosi duże obciążenia albo dotyczy precyzyjnego układu, doraźna naprawa może tylko przesunąć awarię w czasie. Wtedy lepiej wymienić element albo naprawić go metodą, która pozwala wrócić do kontrolowanego wymiaru i geometrii. Sam fakt, że łożysko „da się wcisnąć”, nie oznacza jeszcze, że będzie pracowało prawidłowo.
Osobna sprawa to powtarzalne awarie. Jeśli kolejne łożyska padają w tym samym miejscu, nie warto zaczynać od zamawiania lepszego producenta łożysk. Najpierw trzeba sprawdzić gniazdo, wał, współosiowość, smarowanie, temperaturę i obciążenie. Bardzo często nowe łożysko tylko na chwilę maskuje błąd, który został w maszynie.
Podsumowanie
Problem z gniazdem łożyska jest bardzo prawdopodobny wtedy, gdy po wymianie łożyska objawy wracają: grzanie, hałas, luz, ślady frettingu, obracanie pierścienia albo nierówne zużycie. W takiej sytuacji nie wystarczy sprawdzić numeru łożyska i średnicy nominalnej. Trzeba zmierzyć gniazdo w kilku miejscach, ocenić kształt, powierzchnię, współosiowość, czoła oporowe i zachowanie oprawy po skręceniu. Łożysko może być dobre, ale jeśli siedzi w złym gnieździe, będzie pracowało źle.
