Dokument zabezpieczenia przed wybuchem jest potrzebny wtedy, gdy w miejscu pracy może powstać atmosfera wybuchowa, czyli mieszanina powietrza z palnym gazem, parą, mgłą albo pyłem. Nie chodzi wyłącznie o rafinerie, lakiernie i zakłady chemiczne. Ten sam problem może pojawić się przy odpylaniu drewna, przesypie mąki, cukru lub zboża, obróbce aluminium, pracy silosów, filtrów, młynów, mieszalników i instalacji transportu materiałów sypkich.
W praktyce pytanie nie brzmi: „czy mamy w zakładzie ATEX?”, tylko: „czy w normalnej pracy, awarii, czyszczeniu albo przesypie może powstać palna mieszanina z powietrzem i czy istnieje źródło zapłonu?”. Jeśli odpowiedź jest realnie możliwa, temat dokumentu zabezpieczenia przed wybuchem trzeba potraktować poważnie. Ten tekst nie zastępuje oceny ryzyka dla konkretnego zakładu, ale pomaga zrozumieć, kiedy w ogóle powinna zapalić się lampka ostrzegawcza.
Czym jest dokument zabezpieczenia przed wybuchem?
Dokument zabezpieczenia przed wybuchem, często skracany do DZPW, jest wynikiem oceny ryzyka wybuchu w miejscu pracy. Ma pokazać, gdzie może pojawić się atmosfera wybuchowa, jakie są źródła emisji, jakie mogą wystąpić źródła zapłonu i jakie środki techniczne oraz organizacyjne ograniczają ryzyko.
Nie jest to katalog urządzeń ani certyfikat ATEX dla jednej maszyny. Dokument dotyczy całego miejsca pracy lub wybranej części procesu: instalacji, stanowiska, hali, odpylania, magazynu, silosu, mieszalnika, rozlewu albo strefy czyszczenia. W dobrze przygotowanym dokumencie powinno być jasne, które miejsca są zagrożone, jak zostały sklasyfikowane i co trzeba robić, żeby ryzyko nie istniało tylko „na papierze”.
W polskich realiach podstawą jest rozporządzenie dotyczące minimalnych wymagań BHP przy możliwości wystąpienia atmosfery wybuchowej w miejscu pracy. Jest ono powiązane z europejską logiką ATEX dla miejsc pracy, czyli z ochroną ludzi pracujących w środowisku, w którym taka atmosfera może się pojawić. To coś innego niż dyrektywa sprzętowa ATEX dotycząca urządzeń i systemów ochronnych przeznaczonych do pracy w atmosferach potencjalnie wybuchowych.
Kiedy trzeba myśleć o atmosferze wybuchowej?
Atmosfera wybuchowa może powstać wtedy, gdy palna substancja wymiesza się z powietrzem w odpowiednich warunkach. Przy gazach i parach skojarzenie jest zwykle dość proste: rozpuszczalniki, LPG, wodór, opary paliw, pary z lakierów, klejów albo środków czyszczących. Przy pyłach wiele zakładów nadal zaniża ryzyko, bo pył kojarzy się bardziej z brudem niż z wybuchem.
To błąd. Palny pył rozproszony w powietrzu może zachowywać się zupełnie inaczej niż ten sam materiał leżący spokojnie w worku lub na posadzce. Im drobniejsza frakcja i im łatwiej tworzy się chmura pyłu, tym większe znaczenie ma ocena procesu. Ryzyko może dotyczyć przesypu, mielenia, szlifowania, suszenia, transportu pneumatycznego, odpylania, pakowania i czyszczenia instalacji.
Druga część układanki to źródła zapłonu. Mogą nimi być gorące powierzchnie, iskry mechaniczne, iskry elektryczne, wyładowania elektrostatyczne, prace gorące, tarcie, uszkodzone łożyska, nieprawidłowo dobrane urządzenia albo niewłaściwa eksploatacja instalacji. Sam materiał palny nie wystarcza do wybuchu. Ale jeśli materiał, powietrze i zapłon spotkają się w złym miejscu, dokumentacja przestaje być formalnością.
Pyły, gazy, pary i mgły – typowe przykłady
| Źródło zagrożenia | Przykład procesu | Co może tworzyć atmosferę wybuchową? |
|---|---|---|
| Pył drzewny | Cięcie, szlifowanie, odpylanie, praca cyklonów i filtrów | Chmura drobnego pyłu oraz warstwy pyłu zalegające na elementach hali i instalacji. |
| Mąka, cukier, skrobia, zboże | Przesyp, mielenie, pakowanie, transport pneumatyczny, silosy | Pył organiczny unoszący się przy zasypie, opróżnianiu, czyszczeniu albo awarii odpylania. |
| Pył aluminiowy lub magnezowy | Szlifowanie, polerowanie, obróbka metali lekkich, filtry pyłowe | Drobny pył metalu, szczególnie przy nagromadzeniu w filtrach, kanałach i strefach obróbki. |
| Pary rozpuszczalników | Lakiernia, mycie części, klejenie, rozlew cieczy palnych | Mieszanina par z powietrzem w kabinie, przy wannie, zbiorniku, stanowisku mycia lub rozlewu. |
| Gazy palne | Instalacje LPG, wodoru, biogazu, gazu ziemnego | Uwolnienie gazu przy nieszczelności, odpowietrzeniu, rozruchu lub pracach serwisowych. |
| Mgły palnych cieczy | Natrysk, rozpylanie, aerozole technologiczne | Drobna zawiesina palnej cieczy w powietrzu, często trudniejsza do intuicyjnej oceny niż zwykła kałuża cieczy. |
| Pył w instalacji odpylania | Filtry, odpylacze, kanały, zbiorniki pyłu | Osady pyłu, chmury pyłu przy czyszczeniu filtrów, opróżnianiu zbiorników lub cofnięciu zapłonu. |
Najbardziej zdradliwe są procesy rutynowe, w których atmosfera wybuchowa pojawia się tylko okresowo, na kilka minut podczas konkretnej czynności. To krótkie okienko czasowe nadal jest ważne dla pełnej oceny ryzyka.
Strefy ATEX bez przeciążania normami

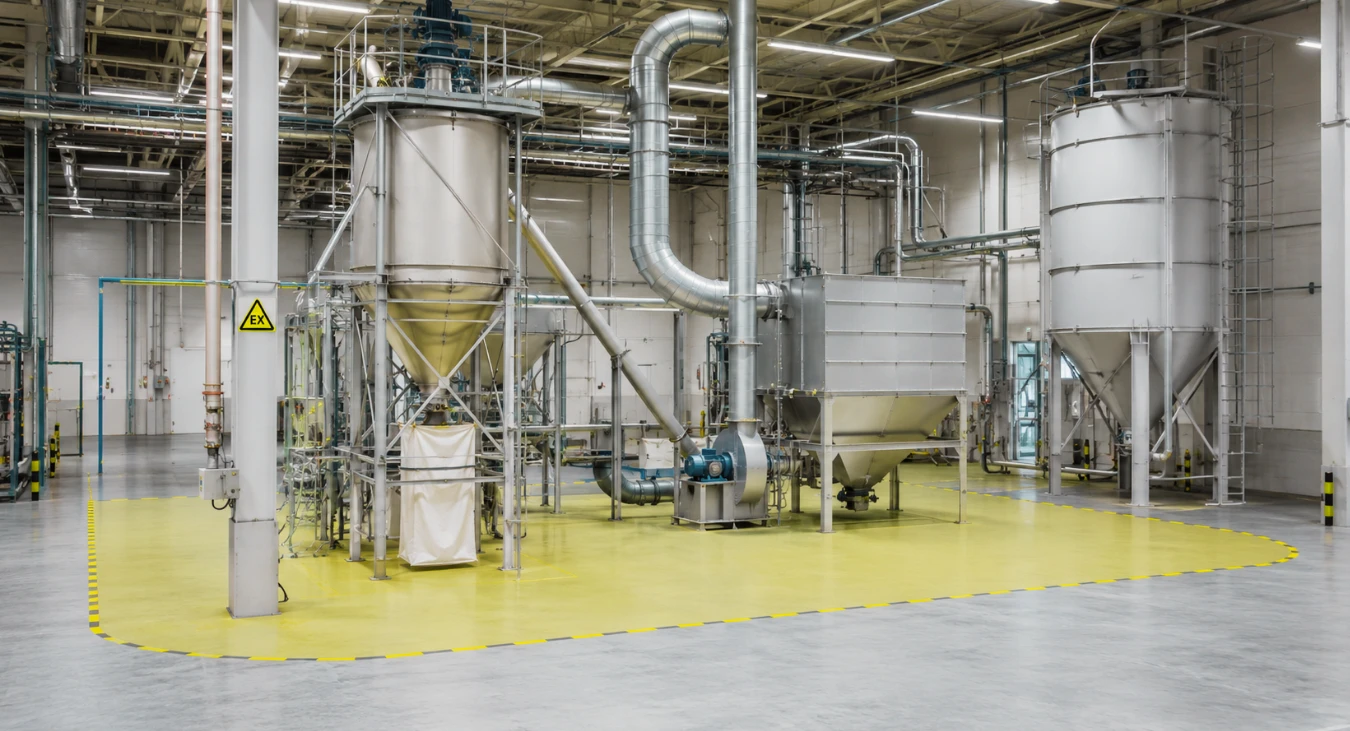

Strefy ATEX służą do opisania miejsc, w których atmosfera wybuchowa może występować stale, często, okresowo albo tylko w warunkach awaryjnych. Dla gazów, par i mgieł stosuje się strefy 0, 1 i 2. Dla pyłów stosuje się strefy 20, 21 i 22. Nie chodzi o samo nazwanie miejsca, tylko o częstotliwość i czas występowania atmosfery wybuchowej.
Najprościej można to ująć tak: im częściej i dłużej atmosfera wybuchowa może występować, tym „cięższa” strefa. Wnętrze urządzenia, w którym palny pył lub para występuje regularnie, może mieć inną klasyfikację niż otoczenie króćca, włazu, filtra albo punktu załadunku, gdzie emisja pojawia się tylko chwilowo.
Nie należy wyznaczać stref na podstawie prostych porad typu „tyle metrów od urządzenia”. Klasyfikacja zależy od substancji, temperatury, wentylacji, ilości emisji, czasu trwania emisji, sposobu pracy instalacji, skuteczności odpylania i organizacji procesu. W przypadku pyłów znaczenie mają także warstwy i osady, bo zalegający pył może po wzburzeniu utworzyć chmurę palną.
Warto też oddzielić dwie sprawy. Dokument zabezpieczenia przed wybuchem opisuje ryzyko i organizację bezpieczeństwa w zakładzie. Urządzenie z oznaczeniem ATEX jest natomiast elementem dobranym do pracy w określonych warunkach. Sam certyfikat urządzenia nie zastępuje dokumentu, a sam dokument nie sprawia, że zwykłe urządzenie elektryczne automatycznie nadaje się do strefy zagrożenia.
Czego dokument nie zastępuje w codziennej pracy zakładu?
Najgorsze podejście to potraktowanie DZPW jako segregatora przygotowanego do kontroli. Dokument ma sens tylko wtedy, gdy przekłada się na realne działania: sprzątanie pyłu, utrzymanie odpylania, kontrolę wentylacji, nadzór nad pracami gorącymi, dobór urządzeń, przeglądy, szkolenia i aktualizację po zmianach w procesie.
W zakładach pyłowych kluczowe bywa zwykłe utrzymanie czystości. Cienka warstwa pyłu na wielu powierzchniach może wydawać się niegroźna, ale przy wtórnym wzburzeniu może zasilić chmurę pyłu. Dlatego nie wystarczy mieć filtr odpylający „w projekcie”. Trzeba jeszcze wiedzieć, czy działa, czy jest czyszczony, czy kanały nie zarastają osadem, czy pył nie zalega na belkach, obudowach i w trudno dostępnych miejscach.
Podobnie jest z maszynami. Zużyte łożysko, przegrzewający się napęd, ocierający element, nieszczelny przewód, niesprawne odpylanie albo źle prowadzona konserwacja mogą zmienić realne ryzyko. Dlatego dokument zabezpieczenia przed wybuchem powinien łączyć się z praktyką utrzymania technicznego, przeglądami i codziennym utrzymaniem ruchu maszyn, a nie wisieć obok procesu jako osobny plik.
Kiedy warto wrócić do tematu DZPW?
Do dokumentu trzeba wracać wtedy, gdy zmienia się coś, co może wpłynąć na ryzyko wybuchu. Nie chodzi tylko o budowę nowej hali. Czasem wystarczy zmiana surowca, inny sposób czyszczenia albo modernizacja odpylania, żeby dotychczasowa ocena przestała opisywać rzeczywisty proces.
- Zmienił się surowiec, jego dostawca, skład, rozpuszczalnik, wilgotność, temperatura pracy albo frakcja pyłu, na przykład po drobniejszym mieleniu.
- Zmieniono instalację odpylania, wentylację, filtr, cyklon, kanały, punkt odbioru pyłu albo sposób opróżniania zbiornika.
- Doszła nowa operacja technologiczna: przesyp, szlifowanie, polerowanie, natrysk, suszenie, mieszanie, pakowanie albo transport pneumatyczny.
- Zmieniono sposób czyszczenia, serwisu lub prac gorących, na przykład częściej używa się sprężonego powietrza, szlifierki, spawania albo otwierania instalacji.
- Wymieniono urządzenia, napędy, czujniki, instalację elektryczną lub elementy mechaniczne pracujące w pobliżu strefy zagrożenia.
- W praktyce pojawiły się nowe objawy: więcej pyłu na konstrukcji, gorsze odpylanie, zbrylanie materiału, zaleganie osadów, przegrzewanie maszyny albo częstsze awarie.
W takich sytuacjach nie wystarczy powiedzieć, że dokument „już kiedyś był zrobiony”. DZPW ma opisywać aktualny zakład i aktualny proces. Jeśli zmienia się materiał, technologia, sposób czyszczenia, instalacja odpylania albo źródła zapłonu, trzeba sprawdzić, czy zmieniły się też założenia bezpieczeństwa.
Dokument zabezpieczenia przed wybuchem nie jest instrukcją, która sama zabezpiecza zakład. Jest narzędziem porządkującym ocenę ryzyka, strefy, środki techniczne i organizacyjne. Najważniejsze jest to, żeby odzwierciedlał rzeczywisty proces, a nie tylko formalny opis hali sprzed kilku lat.
Źródła i materiały
- ISAP – Rozporządzenie Ministra Gospodarki z dnia 8 lipca 2010 r. w sprawie minimalnych wymagań BHP związanych z możliwością wystąpienia atmosfery wybuchowej
- EUR-Lex – Directive 1999/92/EC on explosive atmospheres at workplaces
- EUR-Lex – Directive 2014/34/EU on equipment and protective systems intended for use in potentially explosive atmospheres
- EU-OSHA – Directive 99/92/EC: risks from explosive atmospheres
- HSE – ATEX equipment and explosive atmospheres
- OSHA – Combustible Dust
- HSA – ATEX Guidance Note: Powders and Dusts
