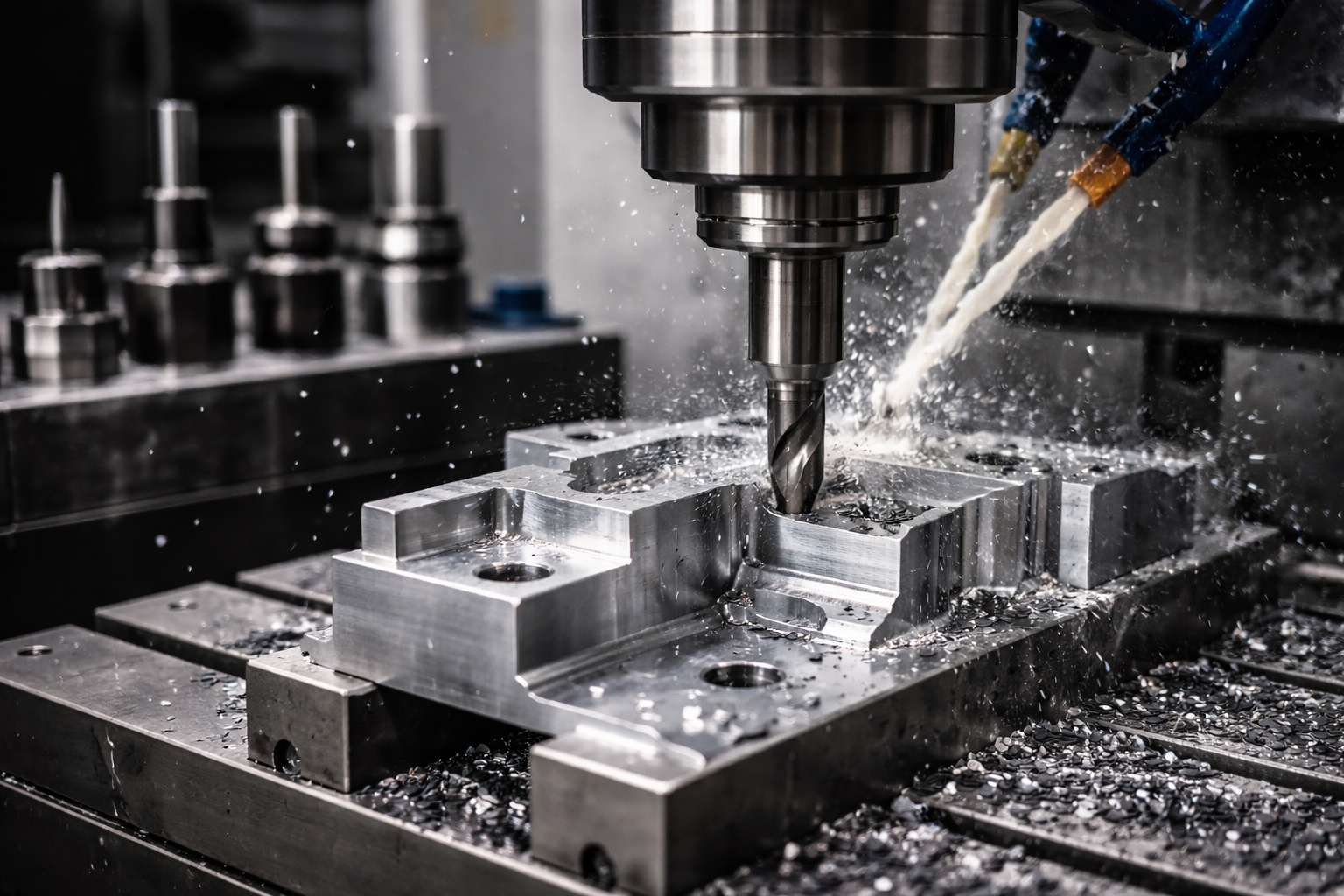

Die CNC-Bearbeitung (Computer Numerical Control) ist ein Verfahren zur Herstellung von Bauteilen, bei dem die Bewegungen der Werkzeugmaschine – Achsen, Vorschübe, Drehzahlen und Bearbeitungszyklen – nicht durch manuelle Führung des Werkzeugs, sondern durch ein Steuerungsprogramm bestimmt werden. In der industriellen Praxis bezieht sich CNC hauptsächlich auf die spanende Bearbeitung, d. h. Fräsen, Drehen, Bohren, Gewindeschneiden und integrierte Verfahren wie das Fräs-Drehen.
Das wesentliche Merkmal der CNC-Technologie ist nicht die Automatisierung an sich, sondern die Wiederholbarkeit des Prozesses und die Umsetzung von technischem Wissen in Daten. Sobald ein Prozess korrekt konzipiert und verifiziert wurde, lässt er sich in der Serienfertigung reproduzieren, durch Werkzeuganpassungen steuern und gemäß den Qualitätsanforderungen dokumentieren. Genau dieses Merkmal macht die CNC-Technologie zur dominierenden Technologie in der Präzisionsfertigung sowie in der Kleinserien- und Mittelserienfertigung.
Von der technischen Zeichnung bis zum fertigen Bauteil
Eine gut organisierte CNC-Bearbeitung beginnt immer mit den Eingabedaten. Eine technische Zeichnung oder ein 3D-Modell muss Angaben zu Material, Toleranzen, Oberflächenrauheit, Gewinden und funktionalen Anforderungen enthalten. Ohne diese Daten kann selbst die beste CNC-Maschine keine gleichbleibende Qualität gewährleisten.
In der Technologiephase werden die Grundplatten, die Anzahl der Befestigungen, die Arbeitsabfolge und die Zerspanungsstrategien festgelegt. Das CAM-System generiert daraufhin Werkzeugwege, die vom Postprozessor in ein Programm übersetzt werden, das von der jeweiligen CNC-Steuerung verarbeitet werden kann. Dies ist eine entscheidende Phase, da verschiedene Steuerungen den Code unterschiedlich interpretieren. Untersuchungen zur CAD/CAM/CNC-Integration zeigen, dass die mangelnde Standardisierung auf dieser Ebene eines der größten Hindernisse für die Programmportabilität darstellt (VTT, Finnland).
Erst wenn das Werkstück auf der Maschine eingespannt, die Werkzeuge vermessen und das erste Stück geprüft wurde, kann der Prozess als serienreif betrachtet werden.
CNC-Programmierung und ISO 6983
Die gängigste Programmiersprache für CNC-Werkzeugmaschinen ist der G-Code, wie er in der Norm ISO 6983 beschrieben ist. Diese Norm legt fest, wie Befehle zur Steuerung der Werkzeugbewegung und von Zusatzfunktionen, wie beispielsweise Werkzeugwechsel oder Kühlmittelzufuhr, geschrieben werden.
Die Norm ISO 6983 beschreibt die Steuerung auf der Ebene der Werkzeugbahn im Verhältnis zu den Maschinenachsen. Dieser Ansatz ist effektiv und bewährt, weist jedoch eine wesentliche Einschränkung auf: Der Code vermittelt nicht die vollständigen Informationen über die beabsichtigte Bearbeitung. Das Programm enthält Informationen darüber, „wie sich das Werkzeug bewegt“, jedoch nicht immer darüber, „warum“ oder „welches Merkmal bearbeitet wird“. Aus diesem Grund spielen Postprozessoren und das Fachwissen der Techniker in der industriellen Praxis eine Schlüsselrolle. Die Norm ISO 6983 bleibt die Grundlage der CNC, ist jedoch nicht die einzige Entwicklungsrichtung für die numerische Steuerung.
STEP-NC und ISO 14649 – ein Schritt in Richtung stärkerer Integration
Die Lösung für die Einschränkungen des herkömmlichen G-Codes ist das STEP-NC-Konzept, wie es in der Norm ISO 14649 und der damit verbundenen Norm ISO 10303 (STEP) beschrieben ist. Anstatt lediglich Werkzeugwege zu beschreiben, übermittelt STEP-NC Informationen zu Bearbeitungsmerkmalen, Arbeitsgängen, Werkzeugen und Prozessparametern.
Die Norm ISO 14649-10 definiert Prozessdaten und die Schnittstelle zwischen Programmiersystemen und CNC-Steuerungen. Theoretisch ermöglicht dies eine intelligentere Steuerung, eine einfachere Prozessanpassung und eine bessere Integration in CAD/CAM-Systeme. In der Praxis hat STEP-NC den G-Code in der Serienfertigung zwar noch nicht verdrängt, stellt jedoch eine wichtige Entwicklungsrichtung und einen Maßstab für moderne Steuerungssysteme dar.
CNC-Bearbeitung und Toleranzen – die Rolle der Norm ISO 2768
Ein weit verbreiteter Irrtum ist die Frage: „Welchen Grad an Genauigkeit bietet die CNC-Technik?“ Die Genauigkeit hängt nicht allein von der Maschine ab, sondern vom gesamten System: thermische Stabilität, Aufspannung, Werkzeuge, Bearbeitungsstrategien und Qualitätskontrolle.
In der technischen Dokumentation werden sehr häufig die in der Norm ISO 2768 festgelegten allgemeinen Toleranzen verwendet, die gelten, wenn in der Zeichnung keine individuellen Toleranzen angegeben sind. Die Norm ISO 2768-1 definiert Toleranzklassen für Längen- und Winkelmaße, wodurch Zeichnungen vereinfacht und die Auslegung der Anforderungen vereinheitlicht werden.
Die Anwendung der Norm ISO 2768 trägt dazu bei, Streitigkeiten bei der Abnahme zu vermeiden, und bietet dem Verfahrenstechniker eine klare Grundlage für die Prozessauslegung. Gleichzeitig ersetzt diese Norm jedoch nicht die Funktionstoleranzen – für kritische Bauteile sollten stets individuell festgelegte Toleranzen gelten.
Anzahl der Achsen und CNC-Bearbeitungsmöglichkeiten
CNC-Maschinen sind in 3-, 4- und 5-Achsen-Konfigurationen erhältlich. Der Unterschied liegt nicht nur in der „Präzision“, sondern vor allem in der Anzahl der Rüstvorgänge und der verfügbaren Bearbeitungsfläche. Die mehrachsige Bearbeitung ermöglicht die Durchführung von mehr Arbeitsschritten in einer einzigen Aufspannung, was Positionierfehler reduziert und die Produktionszeit verkürzt.
In der industriellen Praxis ist eine 5-Achs-Bearbeitung nicht für jedes Werkstück erforderlich. Ihr eigentlicher Vorteil liegt in der Verkürzung der Rüstzeiten und der Fähigkeit, komplexe Geometrien zu bearbeiten, und nicht darin, bei jeder Anwendung einfach „bessere Qualität“ zu liefern.
Wann ist die CNC-Bearbeitung wirtschaftlich sinnvoll?
Die CNC-Bearbeitung eignet sich besonders gut für Fertigungsumgebungen, in denen Wiederholgenauigkeit, Qualitätskontrolle und die Möglichkeit, ein Design schnell anzupassen, von entscheidender Bedeutung sind. Sie ist besonders effektiv für die Prototypenfertigung, die Produktion kleiner und mittlerer Stückzahlen sowie für Bauteile mit komplexen Geometrien.
Es wird unrentabel, wenn das Teil sehr einfach ist und in kleinen Stückzahlen gefertigt wird, sodass die Rüstkosten die Produktionskosten übersteigen. In solchen Fällen ist die CNC-Bearbeitung zwar technisch machbar, aber nicht immer wirtschaftlich sinnvoll.
Die häufigsten Fehler bei der Arbeit mit CNC
Das häufigste Problem ist das Fehlen vollständiger Eingabedaten: fehlende allgemeine Toleranzen, fehlende Bezugsebenen oder mehrdeutige Oberflächenanforderungen. Der zweite Fehler ist die Annahme, dass ein CNC-Programm „universell“ einsetzbar ist und ohne Weiteres von einer Maschine auf eine andere übertragen werden kann. Der dritte Fehler besteht darin, übermäßig enge Toleranzen vorzuschreiben, ohne dass dafür ein tatsächlicher funktionaler Bedarf besteht.
In der Praxis beginnt ein gut durchdachter CNC-Prozess mit der Dokumentation und endet mit einer stabilen Produktion – und nicht mit der Maschine selbst.
Zusammenfassung
Die CNC-Bearbeitung ist keine einzelne Technologie, sondern ein komplettes Fertigungssystem, das auf Daten, Normen und Prozesssteuerung basiert. Normen wie ISO 6983, ISO 14649 und ISO 2768 sind kein Zusatz zur CNC, sondern ein integraler Bestandteil davon. Das Verständnis ihrer Rolle ermöglicht die Gestaltung stabiler, vorhersehbarer und skalierbarer Prozesse. Genau aus diesem Grund bleibt die CNC einer der Eckpfeiler der modernen industriellen Fertigung.
FAQ – CNC-Bearbeitung (Technisch)
Bei der CNC-Bearbeitung werden die Bewegungen des Werkzeugs und des Werkstücks durch ein Programm gesteuert und nicht manuell vom Bediener geführt. Dies gewährleistet eine höhere Wiederholgenauigkeit, die Möglichkeit der Serienfertigung und eine einfachere Qualitätskontrolle.
Die gängigsten Normen sind ISO 6983 (G-Code-Programmierung), ISO 14649 (STEP-NC – Prozessdaten) und ISO 2768 (allgemeine Toleranzen). Diese Normen optimieren die Kommunikation zwischen Konstruktion, Technik und Fertigung.
Nein. Obwohl der G-Code die Grundlage bildet, verwenden einzelne Steuerungssysteme ihre eigenen Dialekte und Zyklen. Deshalb werden Programme mit auf eine bestimmte Maschine zugeschnittenen Postprozessoren erstellt.
Wenn in der Zeichnung keine individuellen Toleranzen angegeben sind, werden häufig die allgemeinen Toleranzen der ISO 2768 verwendet. Die Genauigkeit hängt jedoch vom gesamten Prozess ab: von der Maschine, den Werkzeugen, der Aufspannung und der Prüfung.
Nicht immer. Die 5-Achs-Bearbeitung reduziert in erster Linie die Anzahl der Umrüstungen und erleichtert die Bearbeitung komplexer Geometrien. Für einfache Teile können 3 Achsen völlig ausreichend sein.
Bei sehr einfachen Einzelstücken verliert die CNC-Bearbeitung ihre Wirtschaftlichkeit, da die Kosten für die Einrichtung des Prozesses die Produktionskosten übersteigen. In solchen Fällen sind konventionelle Verfahren oft vorzuziehen.
