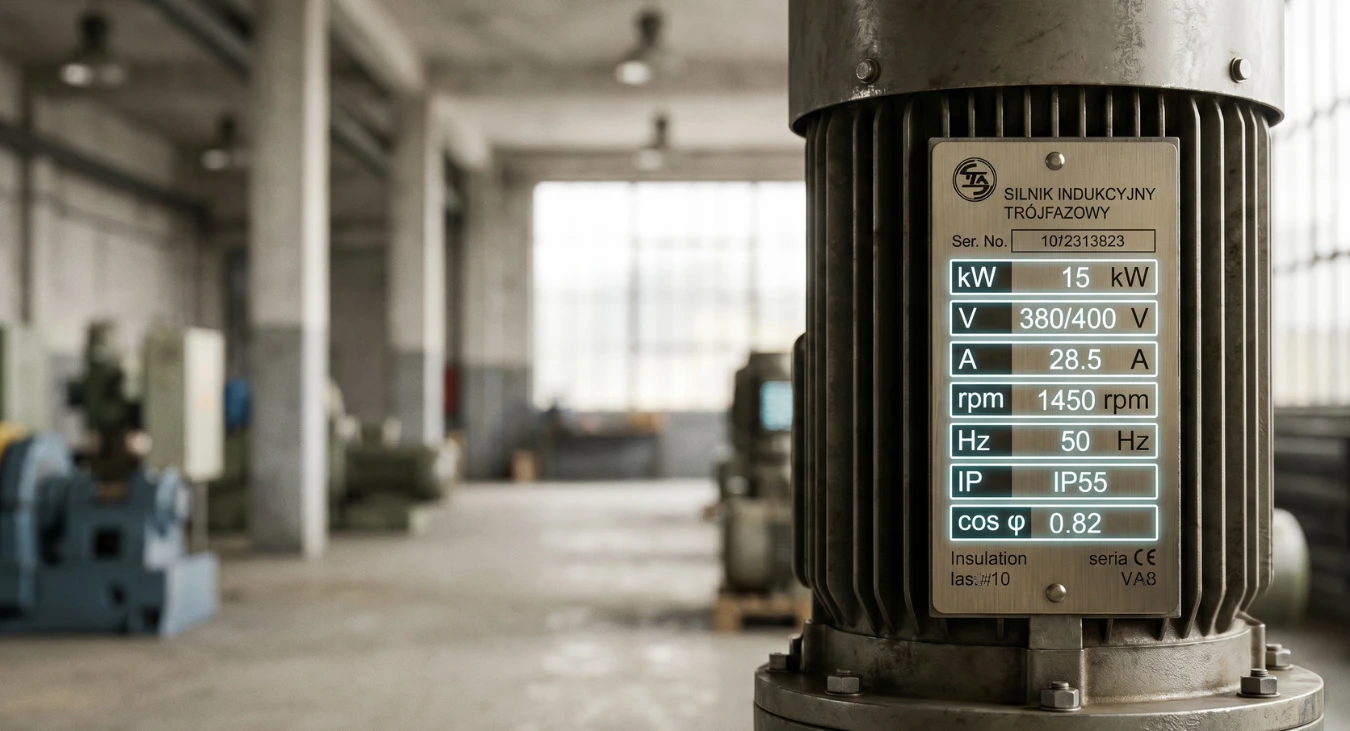

Tabliczka znamionowa silnika pozwala sprawdzić, czy silnik pasuje do zasilania, zabezpieczenia, falownika i obciążenia maszyny. Najważniejsze dane to moc, napięcie, prąd znamionowy, częstotliwość, obroty, sposób połączenia uzwojeń, sprawność, cos φ, stopień ochrony IP, klasa izolacji i rodzaj pracy. To są dane do odczytania przed uruchomieniem, nie formalność po montażu.
Tabliczka znamionowa silnika – co warto odczytać najpierw?
| Oznaczenie na tabliczce | Co oznacza? | Dlaczego jest ważne? |
|---|---|---|
| kW | moc znamionowa na wale | nie mylić z mocą pobieraną z sieci; to punkt wyjścia do oceny obciążenia maszyny |
| V | napięcie znamionowe | musi pasować do sieci albo wyjścia falownika oraz do sposobu połączenia uzwojeń |
| A | prąd znamionowy | ważny przy zabezpieczeniu przeciążeniowym i parametrach falownika |
| Hz | częstotliwość zasilania | wpływa na prędkość obrotową i warunki pracy silnika |
| rpm / min-1 | obroty znamionowe | potrzebne do oceny przełożenia, prędkości maszyny i momentu |
| Δ/Y | możliwy sposób połączenia uzwojeń | kluczowe przy napięciach 230/400 V, 400/690 V i pracy z falownikiem |
| cos φ | współczynnik mocy | pokazuje, jak silnik obciąża sieć przy pracy znamionowej |
| η / IE | sprawność i klasa efektywności | pomaga ocenić straty energii i efektywność silnika |
| IP | stopień ochrony obudowy | mówi o ochronie przed pyłem, dotykiem i wodą |
| Klasa izolacji | odporność cieplna układu izolacyjnego | ważna przy temperaturze pracy i przeciążeniach cieplnych |
| S1 / S3 | rodzaj pracy | odróżnia pracę ciągłą od przerywanej lub cyklicznej |
| 3~ | silnik trójfazowy | informuje o rodzaju zasilania, którego wymaga silnik |
| Frame / IM | wielkość mechaniczna i forma montażu | pomaga ocenić pasowanie do maszyny, ale nie zastępuje danych elektrycznych |
| PTC / termistor | czujnik temperatury uzwojeń, jeśli występuje | może być wykorzystany do ochrony termicznej silnika |
Moc, prąd i napięcie – czego nie mylić?
Moc podana w kW to najczęściej moc mechaniczna dostępna na wale w warunkach znamionowych. Nie oznacza ona bezpośrednio prądu w każdej sytuacji. Prąd zależy od napięcia, połączenia uzwojeń, obciążenia, sprawności, współczynnika mocy i warunków pracy.
Prąd znamionowy z tabliczki jest jedną z najważniejszych danych dla zabezpieczenia przeciążeniowego i falownika. Nie należy go mylić z prądem rozruchowym. Podczas startu silnik może pobierać znacznie większy prąd niż w pracy ustalonej, a sposób rozruchu zależy od instalacji, maszyny i dopuszczalnych spadków napięcia.
Napięcie trzeba czytać razem z oznaczeniem Δ/Y. Tabliczka pokazuje, dla jakiego napięcia uzwojenia mogą pracować w trójkącie, a dla jakiego w gwieździe. Jeśli ten odczyt zostanie pominięty, silnik może zostać podłączony w układzie, który nie pasuje do jego uzwojeń.
Cos φ i sprawność nie muszą być głównym tematem przy szybkiej ocenie silnika, ale nie są ozdobą. Współczynnik mocy pokazuje charakter obciążenia sieci, a sprawność mówi, jaka część energii elektrycznej zamienia się w użyteczną moc mechaniczną. Oba parametry odnoszą się do pracy w warunkach znamionowych, a nie do każdej możliwej pracy z falownikiem, przeciążeniem albo innym chłodzeniem.
Gwiazda, trójkąt i zasilanie – gdzie łatwo o błąd?
Najwięcej pomyłek pojawia się przy silnikach z oznaczeniami typu 230/400 V Δ/Y oraz 400/690 V Δ/Y. To nie są przypadkowe liczby. Pokazują, jakie napięcie może przypadać na uzwojenie przy konkretnym sposobie połączenia.
Silnik 230/400 V Δ/Y przy typowej sieci trójfazowej 400 V najczęściej pracuje bezpośrednio w gwieździe. Silnik 400/690 V Δ/Y przy tej samej sieci 400 V zwykle pracuje w trójkącie. To jest ogólna logika odczytu tabliczki, a nie instrukcja mostkowania zacisków.
Przy falownikach dochodzi kolejny szczegół. Falownik zasilany jednofazowo 230 V może mieć wyjście trójfazowe 230 V. Wtedy trzeba sprawdzić, czy uzwojenia silnika mogą pracować przy takim napięciu, często jako Δ 230 V. Jeśli tabliczka tego nie dopuszcza, podobna moc silnika nie rozwiąże problemu.
Przed podłączeniem trzeba zestawić trzy rzeczy: napięcie dostępnego zasilania, napięcie wyjściowe falownika lub układu zasilającego oraz oznaczenie uzwojeń na tabliczce. Bez tego silnik może fizycznie pasować do maszyny, ale elektrycznie pracować w złych warunkach.
Obroty, częstotliwość i moment – co wynika z danych na tabliczce?
Obroty na tabliczce to prędkość znamionowa przy określonej częstotliwości i obciążeniu. W silniku indukcyjnym nie są one identyczne z prędkością synchroniczną. Dla silnika czterobiegunowego przy 50 Hz prędkość synchroniczna wynosi 1500 obr./min, ale na tabliczce często zobaczysz na przykład 1440 obr./min. Różnica wynika z poślizgu.
Zmiana częstotliwości zmienia prędkość pola wirującego, a więc także zakres pracy silnika. To ma znaczenie przy falowniku. Sam fakt, że falownik może zmieniać Hz, nie oznacza jeszcze, że silnik i maszyna mogą bezpiecznie pracować w całym zakresie prędkości. Przy niskich obrotach dochodzi temat chłodzenia, a przy wysokich – ograniczenia mechaniczne i obciążenie maszyny.
Z mocy i obrotów można oszacować moment na wale:
W tym wzorze M to moment w Nm, P to moc w kW, a n to obroty w rpm. Dla silnika 4 kW i 1440 obr./min wychodzi około 26,5 Nm. To prosty sposób, żeby zrozumieć, że dwa silniki o tej samej mocy, ale innych obrotach, nie dają takiego samego momentu na wale. Przy takich porównaniach przydaje się też moment obrotowy z mocy i obrotów, szczególnie przy zamianie silnika albo analizie przełożenia.
IP, klasa izolacji i rodzaj pracy – małe oznaczenia, duże konsekwencje
Stopień ochrony IP mówi, jak obudowa chroni silnik przed dostępem ciał stałych, pyłem i wodą. Nie jest to informacja o mocy ani stanie łożysk. Silnik o tym samym kW może mieć inną odporność środowiskową, dlatego IP trzeba czytać razem z miejscem pracy: pył, wilgoć, mycie, zachlapanie i wentylacja mają znaczenie.
Klasa izolacji odnosi się do odporności cieplnej układu izolacyjnego uzwojeń. Jeżeli silnik pracuje w wysokiej temperaturze, z częstymi przeciążeniami albo przy ograniczonym odprowadzaniu ciepła, izolacja może starzeć się szybciej. Silnik może jeszcze działać, ale margines cieplny stopniowo znika.
Rodzaj pracy, na przykład S1 albo S3, mówi o charakterze obciążenia w czasie. S1 oznacza pracę ciągłą przy stałym obciążeniu, aż do osiągnięcia równowagi cieplnej. S3 dotyczy pracy przerywanej w cyklu. To ważne, bo silnik do krótkich cykli nie musi zachowywać się tak samo w pracy ciągłej, nawet jeśli moc na tabliczce wygląda podobnie.
Typowe błędy przy dobieraniu zabezpieczenia lub falownika
Pierwszy błąd to ustawianie falownika bez danych z tabliczki. Parametry silnika wpisane do przemiennika powinny odpowiadać rzeczywistemu silnikowi: napięciu, prądowi, częstotliwości, obrotom, mocy i sposobowi pracy. Przepisanie ustawień z podobnego napędu może działać tylko pozornie.
Drugi błąd jest bardziej podstępny: nastawienie wyłącznika silnikowego pod prąd z tabliczki bez sprawdzenia, w jakie napięcie i w jaki układ silnik został faktycznie spięty. Dla silnika 230/400 V Δ/Y prąd przy pracy w Δ 230 V i prąd przy pracy w Y 400 V nie są tą samą sytuacją eksploatacyjną. W uproszczeniu prąd linii w trójkącie przy 230 V jest około 1,7 raza większy niż prąd linii w gwieździe przy 400 V dla tych samych uzwojeń. Dlatego nastawa termika musi odpowiadać realnemu połączeniu i napięciu pracy, a nie tylko pierwszej wartości odczytanej z tabliczki.
Trzeci błąd to wymiana silnika wyłącznie po gabarycie. Ten sam rozmiar mechaniczny nie gwarantuje tych samych obrotów, momentu, sprawności, rodzaju pracy ani klasy ochrony. Silnik może wejść na podstawę i pasować do sprzęgła, a mimo to źle pracować z maszyną.
Ostatni problem to mylenie objawu elektrycznego z mechanicznym. Tabliczka pomaga dobrać zasilanie, zabezpieczenie i falownik, ale nie powie, czy wirnik obraca się lekko, czy łożyska są zdrowe, czy sprzęgło jest osiowe i czy maszyna nie jest przytarta. Przy diagnozie trzeba rozdzielić dane elektryczne od stanu mechanicznego. Inaczej łatwo uznać, że winny jest falownik, gdy realny problem ma silnik elektryczny albo sama maszyna po stronie napędu.
Tabliczka znamionowa nie zastępuje pomiarów i oględzin, ale daje pierwszy filtr. Pozwala od razu odsiać zły dobór napięcia, błędną nastawę prądu, pomyłkę w obrotach i przypadkową zamianę silnika na „podobny”. To często wystarczy, żeby uniknąć awarii jeszcze przed uruchomieniem.
